2.4G是一种无线技术，由于其频段处于2.400GHz~2.4835GHz之间，所以简称2.4G无线技术。是市面上三大主要无线技术（包括Bluetooth、27M、2.4G）之一。
       NRF24L01 无线模块，采用的芯片是 NRF24L01，该芯片的主要特点如下
1） 2.4G 全球开放的 ISM 频段，免许可证使用。
2）最高工作速率 2Mbps，高校的 GFSK 调制，抗干扰能力强。
3） 125 个可选的频道，满足多点通信和调频通信的需要。
4）内置 CRC 检错和点对多点的通信地址控制。
5）低工作电压（ 1.9~3.6V）。
6）可设置自动应答，确保数据可靠传输。

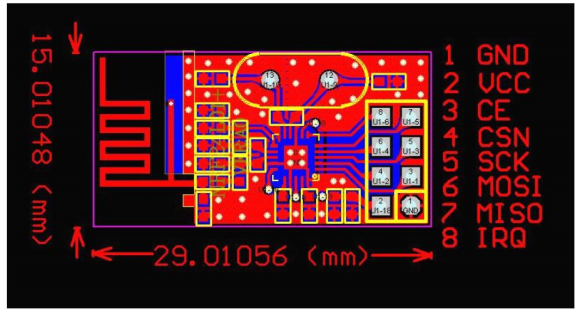

该芯片通过 SPI 与外部 MCU 通信，最大的 SPI 速度可以达到 10Mhz。 本章我们用到的模块是深圳云佳科技生产的 NRF24L01，该模块已经被很多公司大量使用，成熟度和稳定性都是相当不错的。该模块的外形和引脚图如图所示：

模块 VCC 脚的电压范围为 1.9~3.6V，建议不要超过 3.6V，否则可能烧坏模块，一般用 3.3V电压比较合适。 除了 VCC 和 GND 脚，其他引脚都可以和 5V 单片机的 IO 口直连，正是因为其兼容 5V 单片机的 IO，故使用上具有很大优势。
NRF2401有工作模式有四种工作模式：
收发模式、配置模式、空闲模式、关机模式。
