1．实验目的

1）、使用ZigBee无线网络分析仪进行抓包，然后分析捕获的数据包，进而更形象地理解数据的传输
2）、协议捕捉与分析
3）、理解协议的通讯过程
4）、掌握packetsniffer的使用

2．实验设备

硬件：PC机一台、ZIGBEE网关、ZIGBEE节点、仿真器一个
软件：2000/XP/win7系统，IAR8.10集成开发环境、packet sniffer 如何构建 ZigBee 协议分 析仪，构建 Zigee 协议分析仪需要用到硬件和软件的支持

3．实验步骤

1）、SmartRF04EB+Zigbee 模块 或者 CC2531 USB Dongle打开下载“实验4.9协议捕捉与分析\Projects\zstack\Samples\SampleApp\CC2530DB\SampleApp.eww”
2）、CC2530构建过程如下
首先 USB 线连接仿真器，仿真器连接底板。然后打开 Texas Instruction Packer Sniffer 软 件，如图所示。 然后选择 IEEE 802.15.4/Zigbee，然后打开：



3）、ZigBee数据包的结构
从TexasInstrumentsPacketSniffe:软件抓到的数据包可以看到每个数据包4-24中第一行表示一个数据包)有很多段组成，这与ZigBee协议是对应的，ZigBee协议栈是采用分层结构实现的，所以数据包显示时也是不同的层使用不同的颜色，数据包是怎么构成的?如何分析?，所以需要从分析数据包的构成。下面分析一个数据包。Zigbee协议中介质访问控制层MAC数据包构成如表所示：

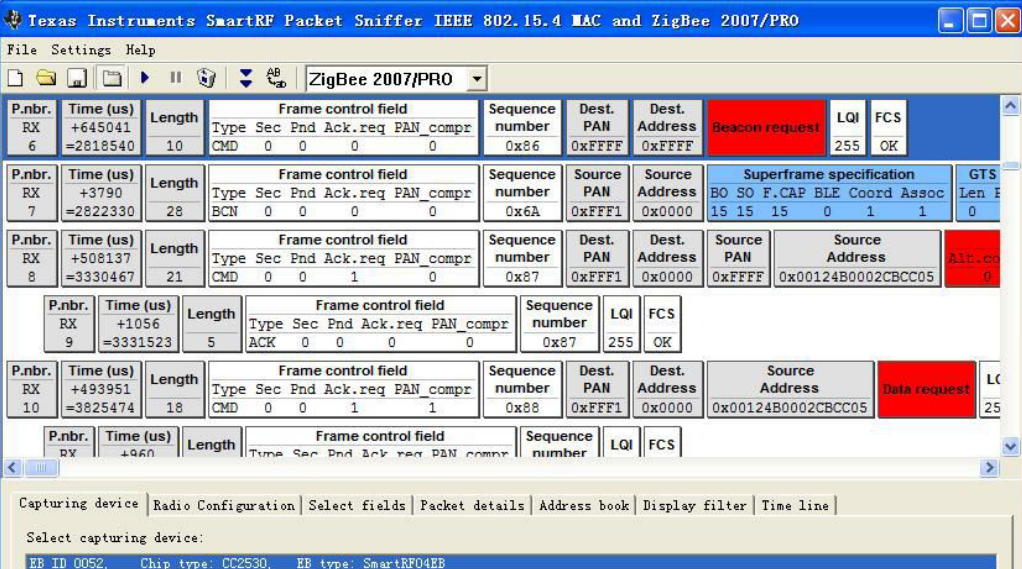

由于数据很多显示不全，建议大家用软件打开我们抓好的协议包“data.psd”来查看。RX6-12是协调器建立Zigbee无线网络和终端加入该网络的过程。协调器为加入的终端分配端地址和配置了网络的ID就是PANID。
第6行终端节点发送信标请求：

第7行协调器已经建立了Zigbee无线网络，在Zigbee无线网络中，协调器的网络地址固定是SourseAddress=0x0000，SourcePAN=0xFFF1；

第8行终端发送加入网络请求，带有自己的IEEE地址和自己的PAN=0xFFFF，注意，终端需要加入任意一个PAN必须在程序中设置为0xFFFF的PAN值，表示，只要找到一个网络，那么就加入进去。目的地址是0x0000。

第9行协调器对终端的加入做出相应的应答，图中标号的地方相同。

第10-11行终端节点收到协调器的应答后，发送数据请求，请求协调器分频网络地址。并带自己的ＩＥＥＥ地址。
 第12-13行分配成功发送数据“0123456789”

4．实验现象
