无线传感网络实训|实验4.4 电量仪实验

发布者：唯众    布时间：2020-12-01 14:08:44    点击量：

1．实验目的

1）、通过实验掌握CC2530芯片GPIO的配置方法，带你一步步走进嵌入式大门
2）、掌握蜂鸣器驱动电路及开关蜂鸣器的原理

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）、UART转485模块1个、电量仪1个
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

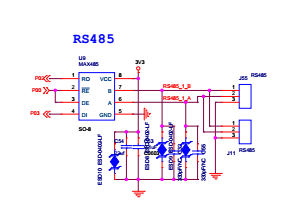

3．实验相关电路图

4．实验相关寄存器

5．源码分析

#include "main.h" //*------------------------------------------------------------- //*功能说明:      定时器3,可用于系统定时器,System1MsCnt毫秒计时器 //*全局参数:      System1MsCnt--毫秒计数器 //*------------------------------------------------------------- unsigned long System1MsCnt=0; void Timer3Init(void) {         T3CTL |= 0x08 ;          //开溢出中断         T3IE = 1;                //开总中断和T3中断     T3CTL &= ~0x03;          //自动重装00－>0xff     T3CTL |= 0x10;           //启动     EA = 1;                  //开总中断 } #pragma vector = T3_VECTOR __interrupt void T3_ISR(void) {        static unsigned char cnt=0;     IRCON = 0x00;            //清中断标志, 也可由硬件自动完成     if(cnt++ > 51)             //1ms 示波器观察1.02ms     {                        //经过示波器测量确保精确         cnt = 0;                  //计数清零               System1MsCnt++;     } }   void clock_setup(void) {        CLKCONCMD &= ~0x40;           //设置系统时钟源为32MHZ晶振     while(CLKCONSTA & 0x40);    //等待晶振稳定     CLKCONCMD &= ~0x47;         //设置系统主时钟频率为32MHZ            Delay_ms(500);             //让设备稳定        Timer3Init();                    //可选项,系统1ms计数器 }   void InitBuzzer(void) {        P1DIR |= 0x08;                        //P1_3 定义为输出        BUZZER = 0;                             //BUZZER 初始化关闭 }   void init_sensor_io(void) {        //1.设置IO为普通IO        P0SEL  |= 0xC0;        P1SEL  |= 0x07;               //2.设置编码口为输入        P0DIR &= ~0xC0;        P1DIR &= ~0x07; }   uchar get_sensor_id(void) {                    volatile uchar temp = P0_6<<4|P0_7<<3|P1_0<<2|P1_1<<1|P1_2;            return temp; }   void InitKey(void) {        P2DIR &= ~0x01;                                                  //P20定义为输入        KEY = 1; }   uchar CheckKey(void) {        if(KEY == 0)        {               Delay_ms(10);               if(KEY == 0)               {                      KEY = 1;                      return 1;               }        }        return 0; }   void init_rs485(void) {        APCFG &= 0xFE;        P0SEL &= 0xFE;        P0DIR |= 0x01; }   void main(void) {           ModbusRecv MBRecv;        ModbusSend MBSend;        Digital Dig;        ulong curtime;        uchar temp8;     uchar buf[16];        clock_setup();                         //系统时钟设置,精确延时必须要设置               port_init();        initial_lcd();         InitBuzzer();        init_rs485();               InitUart(9600);               clear_screen();                                                            //清屏        disp_string_8x16_16x16(1,1,"武汉唯众智创科技");       //显示字符串，括号里的参数分别为（PAGE,列,字符串指针）        disp_string_8x16_16x16(3,1,"----实验3.4-----");        Delay_ms(1000);            while(1)     {                               Delay_ms(10);               temp8 = get_sensor_id();               if(temp8!=14 && temp8!=11){                                                        disp_string_8x16_16x16(1,1,"请插RS485模块");                      disp_string_8x16_16x16(3,1,"----实验3.4-----");                      Delay_ms(1000);                      continue;               }                    if(System1MsCnt-curtime>1000){                      curtime = System1MsCnt;                      fg_FillBuf(MBSend.Buf,6,0x01,0x03,0x00,0x02,0x00,0x06);                      RS485_SEND = 1;                      UartSendBytes(MBSend.Buf,8);                           Delay_ms(10);                      RS485_SEND = 0;                      temp8 = UartRecvBytes(MBRecv.Buf,0,50);                                    if(temp8==MBRecv.P.len+5){                             uint8_t *temp = fg_MakeCrc16(0xFFFF,MBRecv.P.len+3,MBRecv.Buf);                             if(temp[0]!=MBRecv.P.crc0 || temp[1]!=MBRecv.P.crc1){                                    break;                             }                             memcpy(Dig.A.c,MBRecv.P.data+0,4);  //电流                             fg_ReverseBuf(Dig.A.c,4);                             memcpy(Dig.V.c,MBRecv.P.data+4,4);   //电压                             fg_ReverseBuf(Dig.V.c,4);                             memcpy(Dig.W.c,MBRecv.P.data+8,4);  //功率                             fg_ReverseBuf(Dig.W.c,4);                                                         clear_screen();                             sprintf(buf,"W:%.2f",Dig.W.f);         //显示电压,保留2位小数                             disp_string_8x16_16x16(1,1,buf);                             sprintf(buf,"A:%.2f V:%.2f",Dig.A.f,Dig.V.f);  //显示电流和电压,保留2位小数                             disp_string_8x16_16x16(3,1,buf);                      }                           }     } }

6．实验现象

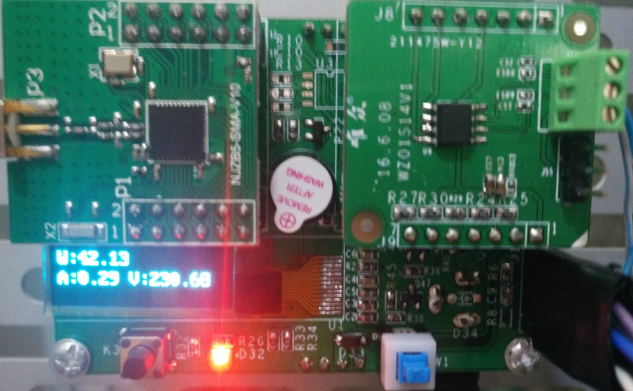

       单片机每秒刷新一下从电量仪中读取当前电流、电压、功率。OLED液晶上W表示当前功率，A表示当前电流，V表示当前电压。如图：
