无线传感网络实训|实验4.3 LED点阵实验

发布者：唯众    布时间：2020-12-01 14:06:45    点击量：

1．实验目的

1）、通过实验掌握点阵的驱动原理
2）、掌握字库字模的生成以及变换

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

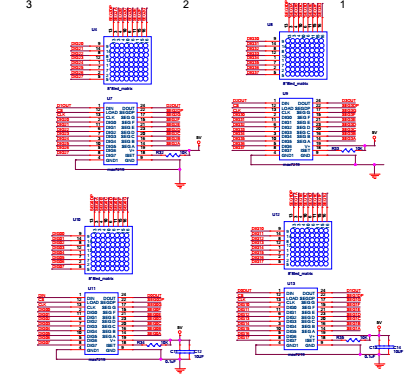

3．实验相关电路图

4．实验相关寄存器

5．源码分析

#include #include #include   #include "DHT11.h" #include "OLED.h" #include "hal_max7219.h"   uchar ExternFlag=0;   void clock_setup(void) {        CLKCONCMD &= ~0x40;                         //设置系统时钟源为32MHZ晶振     while(CLKCONSTA & 0x40);                    //等待晶振稳定     CLKCONCMD &= ~0x47;                         //设置系统主时钟频率为32MHZ } void init_sensor_io(void) {        //1.设置IO为普通IO        P0SEL  |= 0xC0;        P1SEL  |= 0x07;               //2.设置编码口为输入        P0DIR &= ~0xC0;        P1DIR &= ~0x07; }   uchar get_sensor_id(void) {                    volatile uchar temp = P0_6<<4|P0_7<<3|P1_0<<2|P1_1<<1|P1_2;            return temp; }   /**************************************************************************** * 程序入口函数 ****************************************************************************/ void main(void) {         uchar disp[]="实验人体红外声音";//点阵需要显示的汉字,需包含在字库中的汉字才能显示        uchar temp8,i;     uchar buf[16];        uchar chinese[3];        clock_setup();                         //系统时钟设置,精确延时必须要设置     Delay_ms(1000);          //让设备稳定               port_init();        initial_lcd();                Init_MAX7219();               clear_screen();                                                            //清屏        disp_string_8x16_16x16(1,1,"武汉唯众智创科技");       //显示字符串，括号里的参数分别为（PAGE,列,字符串指针）        disp_string_8x16_16x16(3,1,"----实验3.3-----");        Delay_ms(1000);            while(1)     {                               ChineseUpdate(disp);               //最多转换8个汉字                            for(i=0;i<8;i++){                                      chinese[0] = disp[i*2];                      chinese[1] = disp[i*2+1];                      chinese[2] = '\0';                                    clear_screen();                         temp8 = get_sensor_id();                      sprintf(buf,"编号: %d",temp8);                      disp_string_8x16_16x16(1,1,buf);                                           sprintf(buf,"当前显示: %s",chinese);                      disp_string_8x16_16x16(3,1,buf);                                           Display_Dianzhen(4+i*4,3000);      //点阵显示函数               }     } }

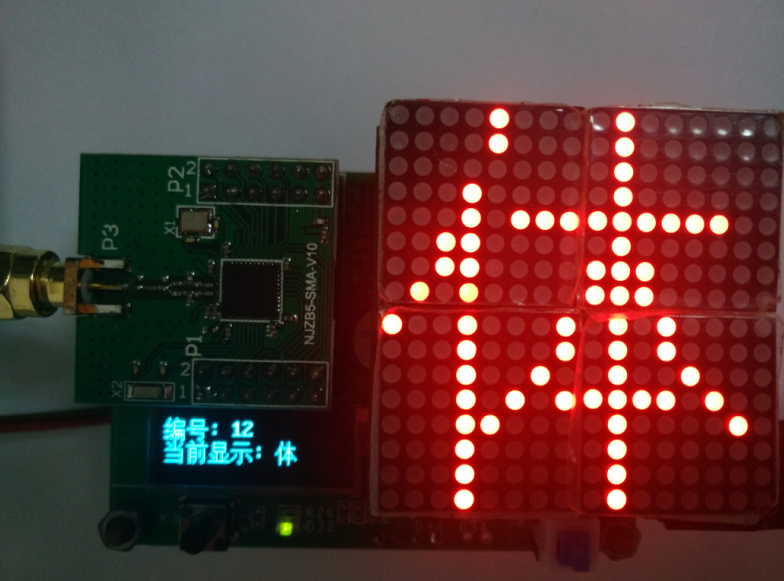

6．实验现象

       16*16点阵依次显示“实验人体红外声音”。用户可以自己修改汉字，但必须确保字库中有对应的字模，如果没有请使用字模生成工具生成并添加到字库文件中。具体操作方法请参考实验2.1。为了节省本实验中点阵使用的字库跟OLED使用的字库是同一个字库，但实际上两个字模是有区别的，OLED的取模方式是“阴码、逆向、列行式”，而点阵的取模方式是“阴码、逆向、行列式”，笔者通过观察分析两者的区别，使用一个函数让其可以相互转换，有兴趣的读者可以了解先该函数的实现方法。
