1．实验目的

1）、通过实验掌握CC2530芯片GPIO的配置方法，熟悉GPIO的输入功能
2）、掌握获取唯众传感器编号的方法，此实验使用温湿度传感器，只读取传感器的编号，对温湿度的数据暂不处理，温湿度传感器的编号是18
3）、掌握DHT11温湿度传感器的驱动程序（单总线方式）

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

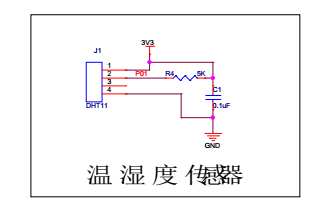

3．实验相关电路图

4．实验相关寄存器

5．源码分析

#include <ioCC2530.h> #include <string.h> #include <stdio.h>   #include "DHT11.h" #include "OLED.h"   void clock_setup(void) {        CLKCONCMD &= ~0x40;                         //设置系统时钟源为32MHZ晶振     while(CLKCONSTA & 0x40);                    //等待晶振稳定     CLKCONCMD &= ~0x47;                         //设置系统主时钟频率为32MHZ } void init_sensor_io(void) {        //1.设置IO为普通IO        P0SEL  |= 0xC0;        P1SEL  |= 0x07;               //2.设置编码口为输入        P0DIR &= ~0xC0;        P1DIR &= ~0x07; }   uchar get_sensor_id(void) {                    volatile uchar temp = P0_6<<4|P0_7<<3|P1_0<<2|P1_1<<1|P1_2;            return temp; } void main(void) {         uint temp16;     uchar buf[16];        clock_setup();                         //系统时钟设置,精确延时必须要设置     Delay_ms(1000);          //让设备稳定               port_init();        initial_lcd();         init_sensor_io();               clear_screen();                                                            //清屏        disp_string_8x16_16x16(1,1,"武汉唯众智创科技");       //显示字符串，括号里的参数分别为（PAGE,列,字符串指针）        disp_string_8x16_16x16(3,1,"有限公司荣耀创造");        Delay_ms(500);            while(1)     {                         temp16 = DHT11();                                      //获取温湿度                 clear_screen();                                                     //清屏               sprintf(buf,"编号:%d",get_sensor_id());               disp_string_8x16_16x16(1,1,buf);                      //显示字符串，括号里的参数分别为（PAGE,列,字符串指针）               sprintf(buf,"温度:%d 湿度:%d",temp16>>8,(uchar)temp16);               disp_string_8x16_16x16(3,1,buf);                 Delay_ms(1000);                                              //延时，1S读取1次     } }

6．实验现象

       蓝色OLED第一行显示“编号：18”，第二行显示“温度:28 湿度:54”，并且每秒刷新一下，如图所示：
