无线传感网络实训|第三章 传感器实验介绍

发布者：唯众    布时间：2020-11-27 15:33:36    点击量：

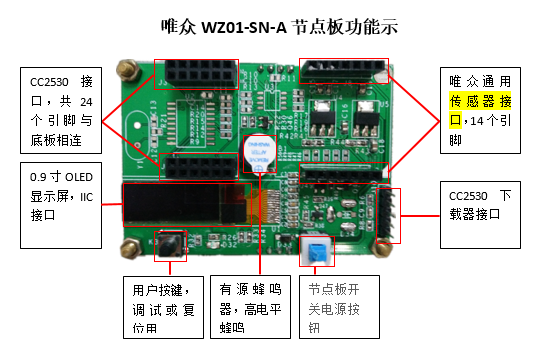

本部分将介绍唯众自主研发生产的些列传感器。目前主要推出声音检测、雨滴、霍尔、人体红外、光敏、烟雾、空气质量、温湿度等8种传感器模块和串口透传、RS485、继电器、led点阵、万能红外、语音播放、语音识别、红外收发等8中功能模块。唯众所有的传感模块和功能模块都具有统一的接口，插在节点板右边的接口中（如图所示）。



唯众传感器接口可以实现所有传感器自动识别的功能。传感器接口由2排7pin共14个引脚组成，包含5个编码引脚使用高低电平告诉单片机当前插的是什么类型的传感器，单片机则执行对应的程序读取传感器数据；包含4个数据IO口分别是P0.0、P0.1、P0.2和P0.3，其中P0.0用作模拟口，是具备AD采集功能可以采集传感器的模拟量，P0.2和P0.3具备串口复用的功能可以读取串口通信的传感器数据；剩下的就是电源的正和负，可以提供3.3V、5V和12V电压，确保不同传感器都能正常供电。
