1．实验目的

1）、为什么要睡眠? Zigbee 的特点就是远距离低功耗的无线传输设备，节点模块闲时可以进入睡眠模式，在需要传输数据时候进行唤醒，能进一步节省电量。
2）、掌握几种系统电源模式的基本设置及切换。系统电源有以下几种管理模式：全功能模式，高频晶振（16M 或者 32M ）和低频晶振（32.768K RCOSC/XOSC ）全部工作, 数字处理模块正常工作。
PM1 : 高频晶振（16M 或者 32M ）关闭，低频晶振（32.768K RCOSC/XOSC ）工作，数字核心模块正常工作。PM2 :低频晶振（32.768K RCOSC/XOSC ）工作, 数字核心模块关闭，系统通过 RESET,外部中断或者睡眠计数器溢出唤醒。
PM3 : 晶振全部关闭，数字处理核心模块关闭，系统只能通过 RESET 或外部中断唤醒。此模式下功耗最低。
3）、将睡眠模式下的 CC2530 通过定时器唤醒，观察 LED 闪烁现象

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

3．实验相关电路图

4．实验相关寄存器

睡眠定时器用于设置系统进入和退出低功耗睡眠模式之间的周期。还用于当系统进入低功耗模式后，维持MAC 定时器（T2）的定时。

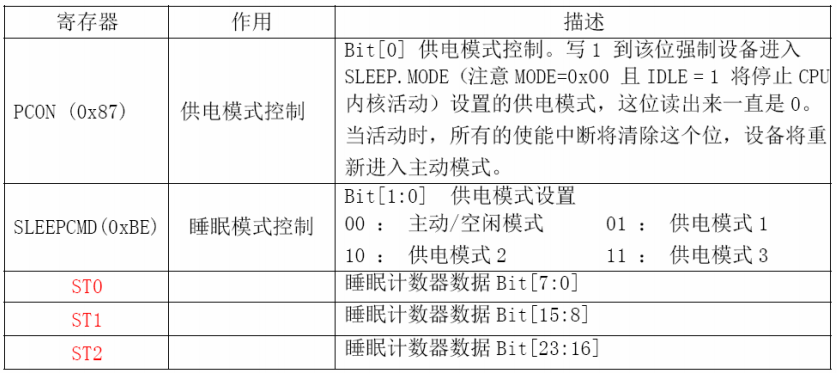

其特性如下： 长达24 位定时计数器，运行在32.768KHZ的工作频率。24 位的比较器具有中断和DMA 触发功能在PM2 低功耗模式下运行.按照表格寄存器的内容，相关寄存器配置如下：
SLEEPCMD |= mode; //设置系统睡眠模式mode 取值为0、1、2、3
PCON = 0x01; //进入睡眠模式,通过中断唤醒
PCON = 0x00; //通过中断唤醒系统

5．源码分析

#include <ioCC2530.h> #define uint unsigned int #define uchar unsigned char #define DELAY 15000 #define BUZZER         P1_3             //定义BUZZER为P13口控制 #define KEY                P2_0             //定义KEY为P20口   void Delay(void); void SysPowerMode(uchar sel); /**************************************************************** 延时函数 ****************************************************************/ void Delay(void) { uint i; for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); for(i = 0;i<DELAY;i++); } /**************************************************************** 系统工作模式选择函数 * para1 0 1 2 3 * mode PM0 PM1 PM2 PM3 ****************************************************************/ void SysPowerMode(uchar mode) { uchar i,j; i = mode; if(mode<4) { SLEEPCMD &= 0xFC; SLEEPCMD |= i; //设置系统睡眠模式 for(j=0;j<4;j++); { PCON = 0x01; //进入睡眠模式 } } else { PCON = 0x00; //系统唤醒 } } /**************************************************************** LED 控制 IO 口初始化函数 ****************************************************************/ void Init_IO_AND_BUZZER(void) { P1DIR |= 0x08;                       //P13定义为输出 BUZZER = 0;          P2DIR &= ~0x01;                                                  //P20定义为输入        KEY = 1;     P2INP &= ~0X01; //配置P2.0口上拉下拉     P2IEN |= 0X01;  //P2.0为中断模式     PICTL |= 0X08;  //下降沿        IEN2 |= 0X02; P2IFG &= ~0x01; EA = 1; };   /**************************************************************** 主函数 ****************************************************************/ void main() { uchar count = 0; Init_IO_AND_BUZZER(); BUZZER = 1 ; //开蜂鸣器，系统工作指示 Delay(); //延时 while(1) { BUZZER = !BUZZER; count++; if(count >= 6) { count = 0; SysPowerMode(3); //3 次蜂鸣后进入睡眠状态 PM3 } Delay(); //延时函数无形参，只能通过改变系统时钟频率或 DEALY 的宏定义 //来改变小灯的闪烁频率 }; } /***************************************** 中断处理函数-系统唤醒 *****************************************/ #pragma vector = P2INT_VECTOR __interrupt void P2_ISR(void) { if(P2IFG>0) { P2IFG = 0; } P2IF = 0; SysPowerMode(4); }

6．实验现象

       在工作情况下，LED1 灯长亮，LED2 闪烁三次后，系统进入睡眠。当按下 S1，系统唤醒进入工作状态，LED1 灯长亮，LED2 闪烁三次后，再次进入睡眼。***（方规）完善
