无线传感网络实训|实验2.7 看门狗实验

发布者：唯众    布时间：2020-11-27 15:29:06    点击量：

1．实验目的

看门狗是在软件跑飞的情况下CPU自恢复的一个方式，当软件在选定的时间间隔内不能置位 看门狗定时器(WDT)，WDT就复位系统。看门狗可用于电噪声，电源故障或静电放电等恶劣工作环境或高可靠性要求的环境。如果系统不需要应用到看门狗，则WDT可配置成间隔定时器，在选定时间间隔内产生中断。WDT的特性如下：4个可选择的时间间隔看门狗定时器模式下产生中 断请求时钟独立于系统时钟，WDT 包括一个15位定时/计数器，它的频率由 32.768KHz的晶振。

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

3．实验相关电路图

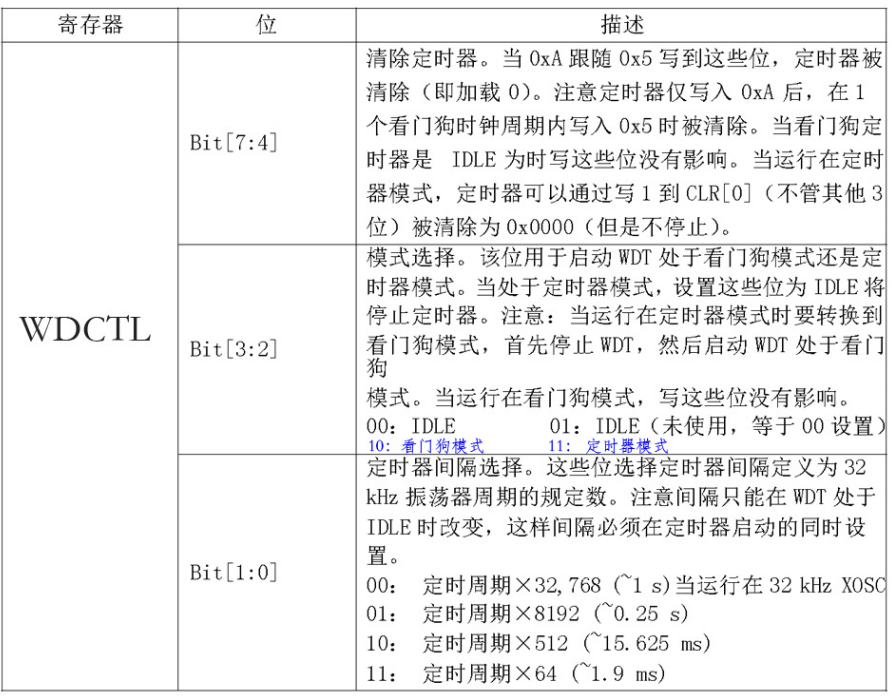

4．实验相关寄存器

5．源码分析

# include <ioCC2530.h> #define uint unsigned int #define BUZZER         P1_3             //定义BUZZER为P13口控制   void Initial(void） {        P1DIR |= 0x08;                        //P13定义为输出        BUZZER = 0;        BUZZER = 1;        BUZZER = 1; } void Init_Watchdog(void) { WDCTL = 0x00; //时间间隔一秒，看门狗模式 WDCTL |= 0x08; //启动看门狗 } void SET_MAIN_CLOCK(source) { if(source) { CLKCONCMD |= 0x40; /*RC*/ while(!(CLKCONSTA &0X40)); /*待稳*/ } else { CLKCONCMD &= ~0x47; /*晶振*/ while((CLKCONSTA &0X40)); /*待稳*/ } } void FeetDog(void) { WDCTL = 0xa0; WDCTL = 0x50; } void Delay(uint n) { uint i; for(i=0;i<n;i++); for(i=0;i<n;i++); for(i=0;i<n;i++); for(i=0;i<n;i++); for(i=0;i<n;i++); } void main(void) { SET_MAIN_CLOCK(0) ; Initial(); Init_Watchdog(); Delay(1000); BUZZER=0; Delay(1000); while(1) { //FeetDog(); } //喂狗指令（加入后系统不复位，蜂鸣器不再蜂鸣） }

6．实验现象

       主循环中使用喂狗语句，则系统不复位，蜂鸣器响一声之后就不响了；否则一直响。
