1．实验目的

1）、通过实验掌握 CC2530 芯片串口配置与使用
2）、集到内部温度传感器信息通过串口发送到上位机

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境，串口调试助手

3．实验相关电路图

如图所示，J1接数字温湿度传感器DHT11, DHT11是一款含有已校准数字信号输出的温湿度复合传感器，它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性和卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。精度湿度+-5%RH， 温度+-2℃，量程湿度20-90%RH， 温度0~50℃。DHT11所测温湿度值经由P01接到ZIGBEE通讯模块CC2530单片机的P0.1口。

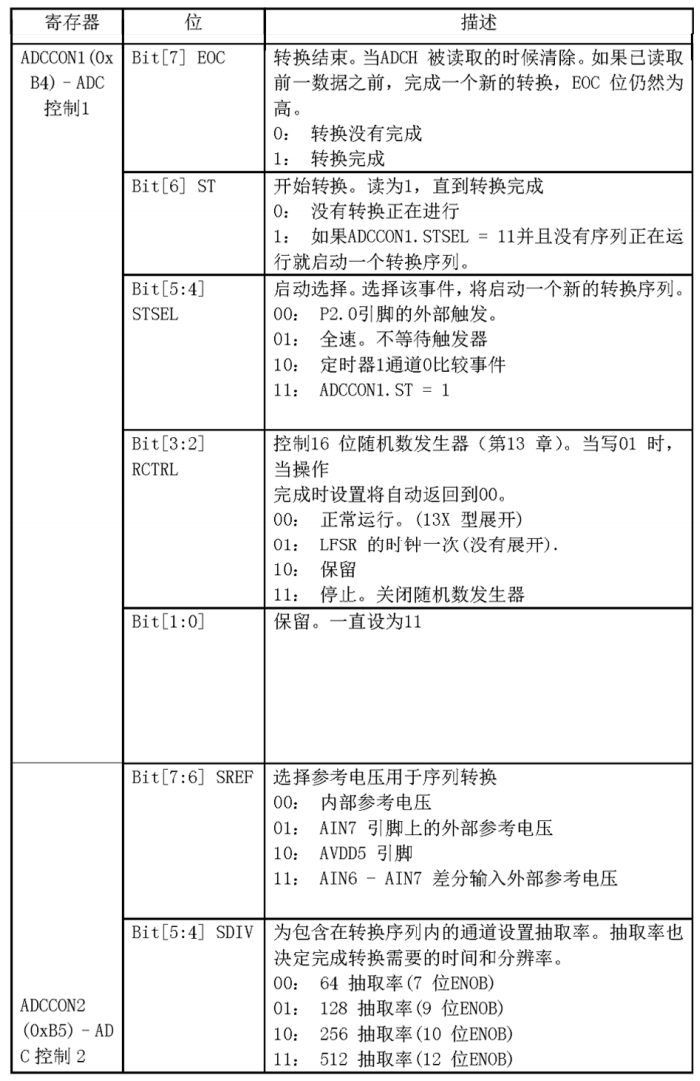

4．实验相关寄存器

       P0_2、P0_3配置为外设功能时：P0_2为 RX，P0_3为TX. USART0和 USART1是串行通信接口，它们能够分别运行于异步UART模式或者同步SPI模式。两个USART具有同样的功能，可以设置在单独的I/O引脚。此种串口设计是没有流控功能的。

5．源码分析

#include "ioCC2530.h" #include "initUART_Timer.h" #include "stdio.h" #include "string.h" #include "LCD.h" INT16 AvgTemp; /**************************************************************** 温度传感器初始化函数 ****************************************************************/ void initTempSensor(void){ DISABLE_ALL_INTERRUPTS(); //关闭所有中断 InitClock(); //设置系统主时钟为 32M *((BYTE __xdata*) 0x624B) = 0x01; //开启温度传感器,TR0 的地址为 0x624B *((BYTE __xdata*) 0x61BD) = 0x01; //将温度传感器与 ADC 连接起来,ATEST 的地址为0x61BD } /**************************************************************** 读取温度传感器 AD 值函数 ****************************************************************/ INT8 getTemperature(void){ UINT8 i; UINT16 AdcValue; UINT16 value; AdcValue = 0; for( i = 0; i < 4; i++ ) { ADC_SINGLE_CONVERSION(ADC_REF_1_25_V | ADC_14_BIT | ADC_TEMP_SENS); // 使 用 1.25V 内部电压，12 位分辨率，AD 源为：温度传感器 ADC_SAMPLE_SINGLE(); //开启单通道 ADC while(!ADC_SAMPLE_READY()); //等待 AD 转换完成 value = ADCL >> 2; //ADCL 寄存器低 2 位无效 value |= (((UINT16)ADCH) << 6); AdcValue += value; //AdcValue 被赋值为 4 次 AD 值之和 } value = AdcValue >> 2; //累加除以 4，得到平均值 return ADC14_TO_CELSIUS(value); //根据 AD 值，计算出实际的温度 } /**************************************************************** 主函数 ****************************************************************/ void main(void) { char i; char TempValue[30]={0}; InitUART0(); //初始化串口 initTempSensor(); //初始化 ADC LCD_Init();//初始化 LCD LCD_CLS(); LCD_welcome(); while(1) { AvgTemp = 0; for(i = 0 ; i < 64 ; i++) { AvgTemp += getTemperature(); AvgTemp >>= 1; //每次累加后除 2. } memset(TempValue, 0, 30); sprintf(TempValue, "ADTestRead = %dC", (INT8)AvgTemp); UartTX_Send_String(TempValue,strlen(TempValue)); UartTX_Send_String("\n",1); LCD_P8x16Str(0, 4, (unsigned char*)TempValue); Delay(50000); } }

6．实验现象

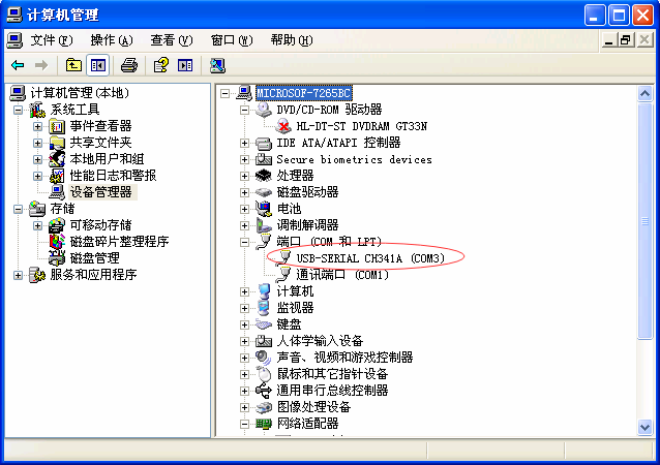

       COM3 是我的 USB 转串口在电脑上生成的，查看方法“我的电脑”－＞“设备管理器”，如图：
