无线传感网络实训|实验2.2 GPIO输入实验

发布者：唯众    布时间：2020-11-27 15:17:03    点击量：

1. 实验目的

1）、通过实验掌握CC2530芯片GPIO的配置方法，带你一步步走进嵌入式大门
3）、掌握检测按键的方法

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

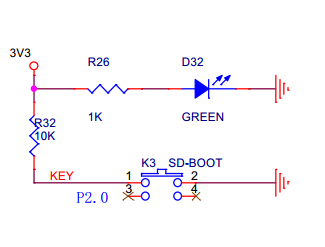

3．实验相关电路图

由图可知，当按键按下时，P2.0被拉低；当松开按键时，P2.0被拉高。

4．实验相关寄存器

操作 P2.0 我们需要掌握相关寄存器的作用和配置方法。如下表所示：

按照表格寄存器的内容，对P2.0口进行配置，当P2.0检测到低电平时表示按键按下。所以配置如下：
P2SEL &=~0x01;        //配置P2.0为通用IO口
P2DIR &= ~0x01;       //P2.0定义为输出

5．源码分析

#include                    //包含头文件   #define BUZZER         P1_3             //定义BUZZER为P13口控制 #define KEY                P2_0             //定义KEY为P20口   void uDelay(unsigned int l); void Delay(unsigned int);                //延时函数 void InitBuzzer(void);               void InitKey(void); void Buzzer(char);   void main(void) {        InitBuzzer();                              //调用初始化函数        InitKey();        while(1)        {         if(KEY == 0)               {                      uDelay(40000);                      if(KEY == 0)                      {                             BUZZER = !BUZZER;                             KEY = 1;                      }               }        } }   void Buzzer(char flag) {        BUZZER = flag; }   //*==============================================|=================* //*函数原型:    //*功能描述:  延时函数 //*==============================================|=================* void uDelay(unsigned int l) {        unsigned int i;        for( i = 0;i < l;i ++ );     } void Delay(unsigned int n) {        unsigned int i,j,k;        for(k=0;k        {               for(i=0;i<131;i++)               {                      for(j=0;j<15;j++)                      {                             uDelay(203);                      }               }        } } //*==============================================|=================* //*函数原型: //*功能描述: 初始化引脚 //*==============================================|=================* void InitBuzzer(void) {        P1DIR |= 0x08;                                                    //P13定义为输出        BUZZER = 0; }   void InitKey(void) {        P2DIR &= ~0x01;                                                  //P20定义为输入        KEY = 1; }



6．实验现象：

       当按键按下时，蜂鸣器开启；松开按键时，蜂鸣器关闭。
