物联网智能家居实训||实验二十 人员监测联动语音播报实验
实验环境
软件环境：JDK1.6、SDK、ADT、Eclipse
硬件环境：DC5V、DC12V、节点板2块、ZIGBEE协调器1个、ZIGBEE节点2个、A9网关、温湿度模块、语音播报模块、继电器模块、红外对射探测器。
实验内容
A9网关通过ZIGBEE与语音播报节点与继电器节点通讯，当检测到有人触发红外对射探测器，自动播报欢迎词。

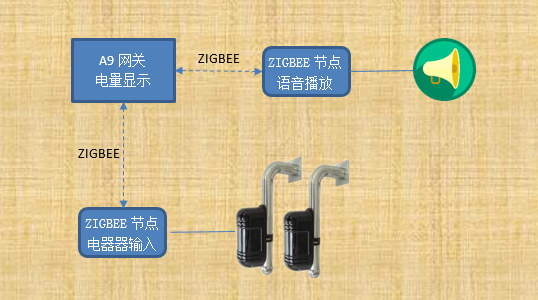

实验原理
ZIGBEE继电器节点板获取红外对射的状态，然后通过ZIGBEE无线发射给A9网关进行显示和处理。A9网关判断继电器节点的状态，当检插到有人进入时，通过ZIGBEE通知语音播放节点播放欢迎词。

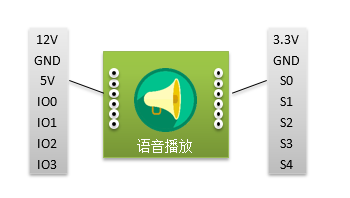

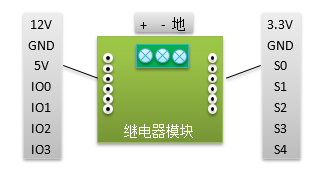

硬件接口原理
本实验集成了继电器输入输出模块及语音播报模块。上述模块在前面都有详细讲解，请参照实验七及实验十。
软件设计

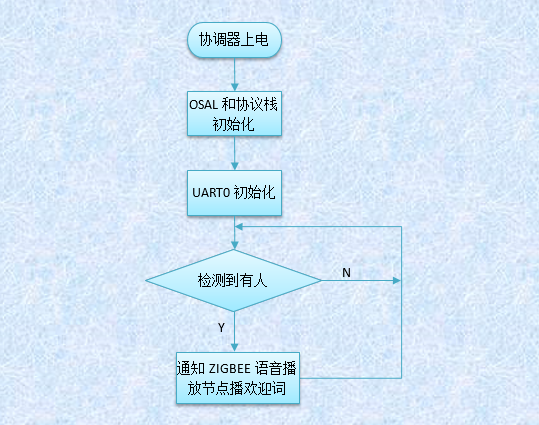

1. CC2530人员监测联动语音播报流程图
继电器输入端状态的上传流程与语音播放控制的流程，请参考实验六和实验十，此处是协器的主要步骤流程图：
2. CC2530人员监测联动语音播报软件
继电器输入端状态的上传代码与语音播放控制代码，请参考实验六和实验十，此处是协器的主要软件代码：
72. void GenericApp_Init( uint8 task_id )
73. {
74. halUARTCfg_t uartConfig; //定义个串口结构体
75. uartConfig.configured = TRUE; //串口配置为真
76. uartConfig.baudRate = HAL_UART_BR_115200;
77. //波特率为9600
78. uartConfig.flowControl = FALSE; //流控制为假
79. uartConfig.callBackFunc = rxCB; //当模块收数据时，会调用这个函数进行处理
80. HalUARTOpen(HAL_UART_PORT_0,&uartConfig);
81. // 打开串口0
82. HalUARTWrite(0,"hello pc!",sizeof("hello pc"));
83.
84. //初始化oled显示屏
85. oled_initial();
86.
87. GenericApp_TaskID = task_id;
88. GenericApp_NwkState = DEV_INIT;
89. GenericApp_TransID = 0;
90.
91. Group_Rout.ID = 2;
92.
93. GenericApp_Rout_DstAddr.addrMode = (afAddrMode_t)AddrGroup;
94. GenericApp_Rout_DstAddr.endPoint = GENERICAPP_ENDPOINT;
95. GenericApp_Rout_DstAddr.addr.shortAddr = Group_Rout.ID;
96.
97. GenericApp_Rout_epDesc.task_id = &GenericApp_TaskID;
98. GenericApp_Rout_epDesc.endPoint = GENERICAPP_ENDPOINT;
99. GenericApp_Rout_epDesc.simpleDesc = (SimpleDescriptionFormat_t *)&GenericApp_SimpleDesc;
100. GenericApp_Rout_epDesc.latencyReq = noLatencyReqs;
101. afRegister( &GenericApp_Rout_epDesc );
102. aps_AddGroup( GENERICAPP_ENDPOINT, &Group_Rout );
103.
104.
105. ZDO_RegisterForZDOMsg( GenericApp_TaskID, End_Device_Bind_rsp );
106. ZDO_RegisterForZDOMsg( GenericApp_TaskID, Match_Desc_rsp );
107. }
108. static void rxCB(uint8 port,uint8 event)
109. {
110. RfPacket_t rf;
111. uint8 len=0;
112. len = HalUARTRead(0,rf.Buf,sizeof(RfPacket_t));//从串口读取数据到uartbuf中
113. if(len != sizeof(RfPacket_t)){
114. return;
115. }
116. if(rf.Pack.Head!='#'||rf.Pack.Tail!='$')
117. return;//F_:如果接收的不是有效数据
118. len = AF_DataRequest(
119. &GenericApp_Rout_DstAddr,
120. &GenericApp_Rout_epDesc,
121. rf.Pack.Sid[0],
122. sizeof(RfPacket_t),
123. rf.Buf,
124. &GenericApp_TransID,
125. AF_DISCV_ROUTE,
126. AF_DEFAULT_RADIUS);
127.
128. if(len != SUCCESS){
129. asm("NOP");
130. }
131. }
132. //将ZigBee收到的数据通过串口发给A9,添加终端省掉的字段
133. static void GenericApp_MessageMSGCB( afIncomingMSGPacket_t *pkt )
134. {
135. switch ( pkt->clusterId )
136. {
137. case S1_JDQ:
138. HalUARTWrite(0,(uchar*)pkt->cmd.Data,pkt->cmd.DataLength);
139. break;140. }141. }

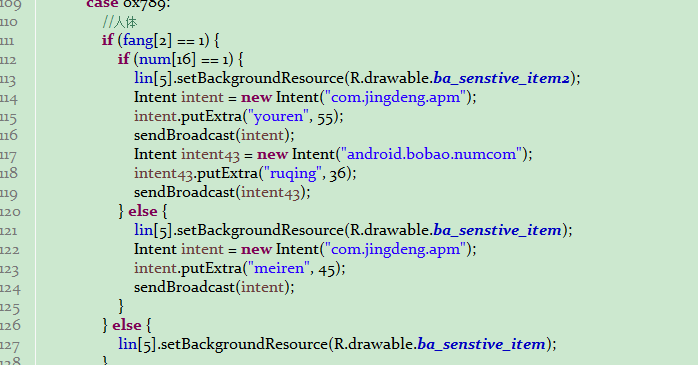

3. Android端软件代码：
实验步骤
1） 将ZIGBEE协调器插在A9网关上
2） 将2个ZIGBEE节点分别插在2块节点底板上
3） 将语音播放模块和继电器分别插到2块节点底板上
4） 将红外对射传感器连接到继电器模块输入端
5） 用DC5V电源给A9网关供电，同时按下电源键3S开启网关
6） 用DC5V电源给节点底板供电
7） 用DC12V电源给红外对射传感器供电
8） 打开A9网关，并打开指定APP ；
9） 点击设置按钮 ，设置指定串口号和波特率 ，并设置WiFi服务器端端口号，开启服务器（默认情况WiFi服务器自动开启）；
10） 当有人经过红外对射传感器时，则会语音播报传感器模块发出欢迎指令。
