物联网智能家居实训||实验十四 led屏显示控制实验
实验环境
软件环境：JDK1.6、SDK、ADT、Eclipse
硬件环境：DC5V2个、DC12V1个、节点板1块、ZIGBEE节点1个、ZIGBEE协调器1个、A9网关1块、485模块、带通讯的LED屏
实验内容

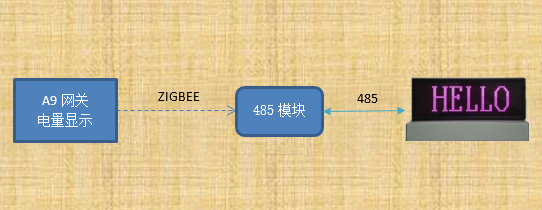

A9网关通过ZIGBEE与节点进行通讯，将控制LED屏的命令发送给节点。节点收到A9的命令之后通过485发送给LED屏从而控制LED屏的显示内容。
实验原理

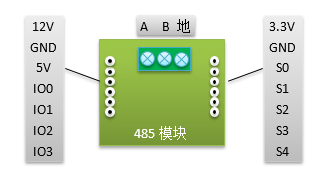

ZIGBEE节点板通过485模块获取Modbus电量仪的电流、电压、功率数据，然后通过ZIGBEE无线发射给A9网关进行显示和处理。485模块使用通用2排7pin排针与节点底板连接，排针功能如图所示。
硬件接口原理

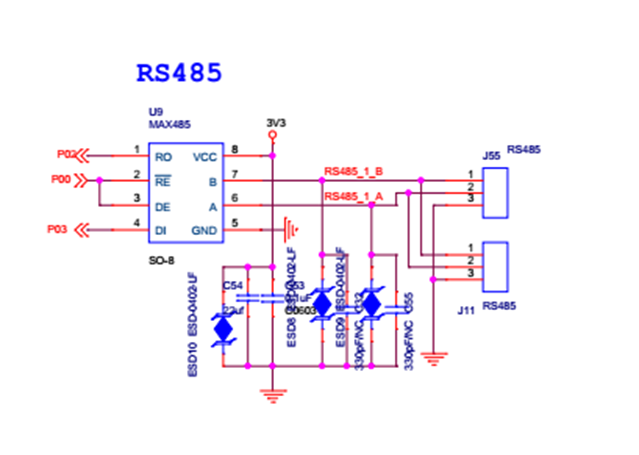

如图3.23所示为485模块的原理图。采用Maxim公司的MAX485芯片。它完成将TTL电平转换为RS－485电平的功能。
图3.23
软件设计

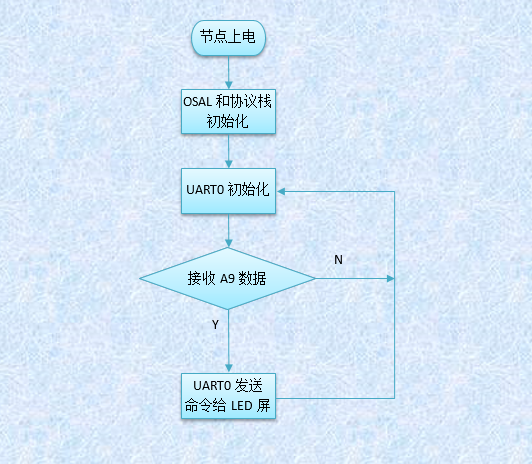

1. CC2530 LED显示屏流程图
2. CC2530 LED显示屏软件
1. void GenericApp_Init( uint8 task_id )
2. {
3. GenericApp_TaskID = task_id;
4. GenericApp_NwkState = DEV_INIT;
5. GenericApp_TransID = 0;
6.
7. GenericApp_Rout_DstAddr.addrMode = (afAddrMode_t)Addr16Bit;
8. GenericApp_Rout_DstAddr.endPoint = GENERICAPP_ENDPOINT;
9. GenericApp_Rout_DstAddr.addr.shortAddr = 0x0000;
10.
11. GenericApp_Rout_epDesc.endPoint = GENERICAPP_ENDPOINT;
12. GenericApp_Rout_epDesc.task_id = &GenericApp_TaskID;
13. GenericApp_Rout_epDesc.simpleDesc = (SimpleDescriptionFormat_t *)&GenericApp_SimpleDesc;
14. GenericApp_Rout_epDesc.latencyReq = noLatencyReqs;
15. afRegister( &GenericApp_Rout_epDesc );
16.
17. aps_AddGroup(GENERICAPP_ENDPOINT, &Group_Rout);
18.
19. init_buzzer();
20. init_key();
21. init_sensor_io();
22. SensorId = *get_sensor_id();
23.
24. //初始化oled显示屏
25. oled_initial();
26. oled_disp_string(1,1,"武汉唯众智创科技");
27. oled_disp_string(3,1,"有限公司");
28. Delay_ms(500);
29.
30. //对传感器数据口P0.0 P0.1 P0.2 P0.3进行分类初始化
31. yuyin_trform("[m53][f1]欢迎使用[p100]唯众智创[p100]智能家居实践教学系统");
32. Delay_ms(500);
33. }
34. static void GenericApp_MessageMSGCB( afIncomingMSGPacket_t *pkt )//接受处理函数
35. {
36. RfPacket_t rf;
37. unsigned char irCmd[5];
38. osal_memcpy(rf.Buf,pkt->cmd.Data,sizeof(RfPacket_t));
39. if(rf.Pack.Head!='#' || rf.Pack.Tail!='$')
40. {
41. oled_clear_vertical(2);
42. oled_disp_string(3,1,"Recv error!");
43. return;
44. }
45. if(pkt->clusterId != SensorId) return;
46. HalUARTWrite(0,rf.Pack.Data,rf.Pack.Len);47. }

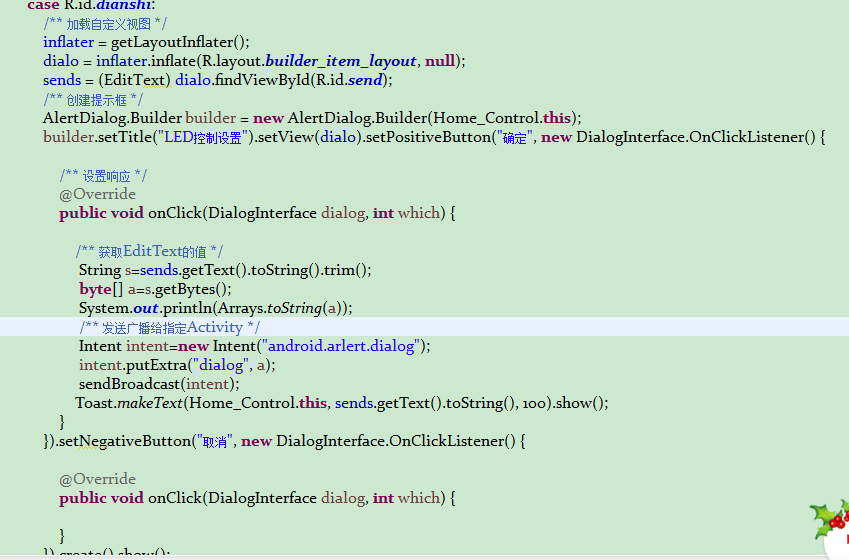

3. Android端软件代码：
实验步骤
1） 将ZIGBEE协调器插在A9网关上
2） 将ZIGBEE节点插在节点底板上
3） 将万能红外模块插在节点底板上
4） 用DC5V电源给A9网关供电，同时按下电源键3S开启网关
5） 用DC5V电源给节点底板供电
6） 打开LED屏，485节点模块；
7） 打开A9网关，并打开APP ；
8） 点击 来设置 串口的波特率和串口号，并设置wifi服务器的端口号（默认情况下，wifi服务器自动开启）；
9） 点击场景控制按钮 ，在遥控视图界面 ，点击LED显示按钮，则会弹出提示框，在提示框中输入需要显示的文字，点击确定即可。
