物联网智能家居实训||实验四 电磁锁控制实验

发布者:唯众    布时间:2020-09-23 11:26:11    点击量:

实验环境
       软件环境:JDK1.6、SDK、ADT、Eclipse
       硬件环境:DC5V2个、DC12V1个、节点板1块、WIFI节点1个、A9网关1块、继电器模块1个、电磁锁1个

实验内容
       节点板上电后,显示开机界面,然后搜索指定的A9的WIFI热点并连接,连接WIFI之后继续连接A9的TCP/IP服务端,当连接成功后开始监听A9网关下发的命令,并在节点板液晶上显示继电器输入输出的状态值,当检测到输入量高低电平有变化时会显示在节点液晶上;当接收到A9网关下发的切换输出时会执行继电器输出量的状态切换。

实验原理
       唯众继电器输入输出模块,使用STM32单片机的PA0和PA1连个引脚作为输入和输出。分别将连个引脚设置成输入模式和输出模式,输出脚连接的是继电器,继电器连接LED灯泡。当PA1输出高电平是即可通过继电器控制电磁锁锁上,输出低电平则开启。输入端主要是检测外接设备输出的高低电平,从而判断外接设备的状态。

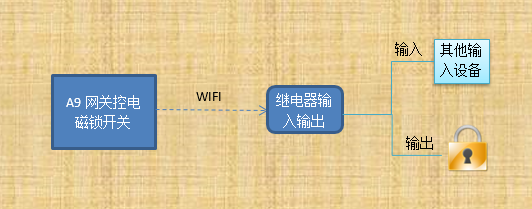

电磁锁控制实验实验内容
硬件接口原理
      如图3.13所示,P00接至单片机STM32的PA0口,P01接至单片机STM32的PA1口,J12接按钮,J13的常闭触点接电磁锁线圈电源,此时,电磁锁线圈电源+12V导通,电磁锁吸合;当按钮按下时,P00的电平被拉低至低电平,相应地,STM32的PA0的电平也被拉低,当STM32检测到PA0的电平由高到低变化时,即将PA1口置高,P01相应被置高,当P01为高电平时,Q1导通,继电器线圈通电,此时继电器的常开触点闭合,常闭触点断开,电磁锁线圈电源+12V断开,电磁锁开锁。
电磁锁控制实验硬件接口原理
图3.13
软件设计

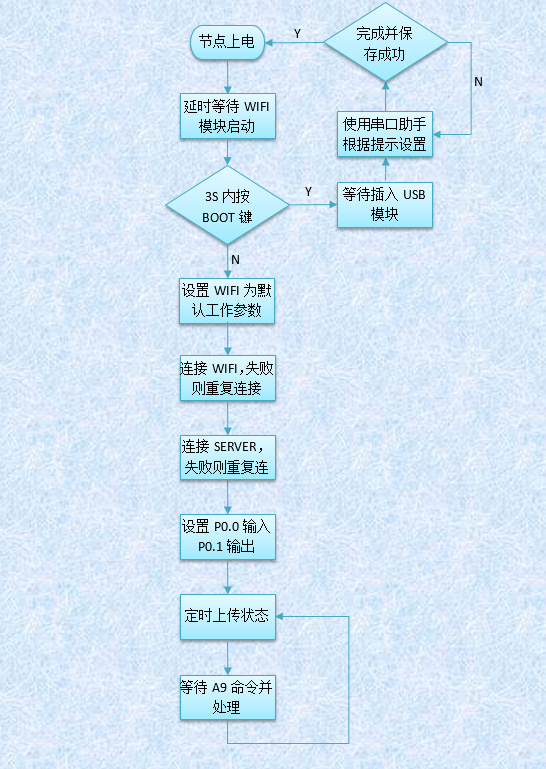

1.STM32单片机继电器功能流程图:
电磁锁控制实验硬件接口原理
2.STM32继电器输入输出代码实现:
1. void main(void){
2.     …
3.     while(esp12_at_cmd(500,(u8*)"Set Wifi","AT+CWSAP_DEF=\"%s\",\"%s\",%d,%d",Node.wifiName,Node.wifiPwd,Node.channel,Node.psk));
4. while(esp12_at_cmd(500,(u8*)"Set Mux","AT+CIPMUX=1"));
5. while(esp12_at_cmd(500,(u8*)"Set Server","AT+CIPSERVER=1,%d",Node.port));
6. ///esp12_at_cmd(500,(u8*)"Quit Wifi","AT+CWQAP");
7. uart2_init(36,115200);
8. clear_screen();
9. disp_string_8x16_16x16(1,1,(u8*)"Wait");
10. while(1){
11. temp8 = esp12_recv_cmd(50); //等待接收
12. oled_clear_vertical(2);
13. if(temp8>0){
14. u2_send_data(Uart1Data,sizeof(RfPacket_t));
15. count += sizeof(RfPacket_t);
16. sprintf((char*)TempBuf,"Tx:%d",count);
17. disp_string_8x16_16x16(3,1,TempBuf);
18. }
19. } while(esp12_at_cmd(500,(u8*)"Set Wifi","AT+CWSAP_DEF=\"%s\",\"%s\",%d,%d",Node.wifiName,Node.wifiPwd,Node.channel,Node.psk));
20. while(esp12_at_cmd(500,(u8*)"Set Mux","AT+CIPMUX=1"));
21. while(esp12_at_cmd(500,(u8*)"Set Server","AT+CIPSERVER=1,%d",Node.port));
22. ///esp12_at_cmd(500,(u8*)"Quit Wifi","AT+CWQAP");
23. uart2_init(36,115200);
24. clear_screen();
25. disp_string_8x16_16x16(1,1,(u8*)"Wait");
26. //主循环
27. while(1){
28. temp8 = esp12_recv_cmd(50); //等待接收
29. oled_clear_vertical(2);
30. if(temp8>0){
31. u2_send_data(Uart1Data,sizeof(RfPacket_t));
32. count += sizeof(RfPacket_t);
33. sprintf((char*)TempBuf,"Tx:%d",count);
34. disp_string_8x16_16x16(3,1,TempBuf);
35. }
36. }
37.     …
38. }
39.
40. void fg_SensorDataInit(u8 Id)
41. {
42.     RCC->APB2ENR|=1<<2;      //使能PORTA时钟
43. //继电器输入输出,IO0--输入 IO1--输出
44. GPIOA->CRL&=0XFFFFFF00; //PA0设置成输入,PA1设置成输出
45. GPIOA->CRL|=0X00000038;
46.

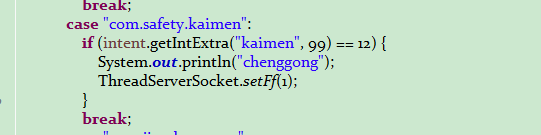

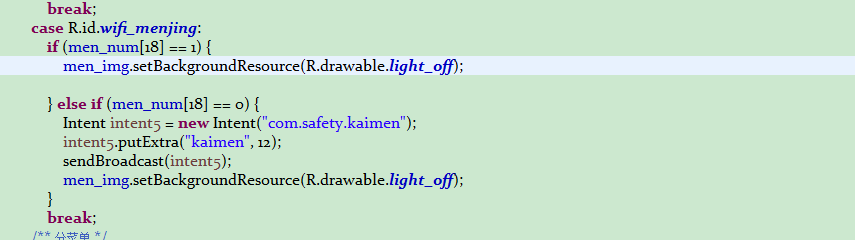

3)Android端软件代码:
电磁锁控制实验Android端软件代码
电磁锁控制实验Android端软件代码01
电磁锁控制实验Android端软件代码01
实验步骤
1)将WIFI STM32模块插在节点板上
2) 将继电器模块插在节点板上
3) 将电磁锁接在继电器模块输出端上
4) 用DC5V电源给A9网关供电,同时按下电源键3S开启网关
5) 用DC5V电源给节点底板供电,观察节点液晶的显示过程
6) 打开A9网关的WiFi热点
7) 打开继电器节点模块、电磁锁;
8) 打开A9网关,并打开APP ;
9) 点击 来设置 串口的波特率和串口号,并设置wifi服务器的端口号(默认情况下app启动服务器自动开启);
10) 点击场景控制模块 ,点击遥控视图 门锁控制图标按钮,则电磁锁会手动打开。
