综合布线实训||实训10 安装数据配线架
实训：安装数据配线架
配线架是配线子系统关键的配线接续设备，她安装在配线间的机柜（机架）中，配线架在机柜中的安装位置要综合考虑机柜线缆的进线方式、有源交换设备散热、美观、便于管理等要素。
1、数据配线架安装基本要求
（1） 为了管理方便，配线间的数据配线架和网络交换设备一般都安装在同一个19英寸的机柜中。
（2） 根据楼层信息点标识编号，按顺序安防配线架，并画出机柜中配线架信息点分布图，便于安装和管理。
（3） 线缆一般从机柜的地步进入，若以通常配线架安装在机柜下部，交换机安装在机柜上部，也可根据进线方式作出调整。
（4） 为美观和管理方便，机柜正面配线架之间和交换机之间要安装理线架，跳线从配线架面板的RJ45端口接触后通过理线架从机柜两侧进入交换机间的理线架没然后再接入交换机端口。
（5） 对于要端接的线缆，先以配线架为单位，在机柜内部进行整理、用扎带绑扎、将冗余的线缆盘放在机柜的底部后再进行端接，使机柜内整齐美观、便于管理和使用。
数据配线架有固定式（横、竖结构）和模块化配线架。下面分别给出两种配线架的安装步骤，同类配线架的安装步骤大体相同。
2、固定式配线架安装步骤：
（2） 根据楼层信息点标识编号，按顺序安防配线架，并画出机柜中配线架信息点分布图，便于安装和管理。
（3） 线缆一般从机柜的地步进入，若以通常配线架安装在机柜下部，交换机安装在机柜上部，也可根据进线方式作出调整。
（4） 为美观和管理方便，机柜正面配线架之间和交换机之间要安装理线架，跳线从配线架面板的RJ45端口接触后通过理线架从机柜两侧进入交换机间的理线架没然后再接入交换机端口。
（5） 对于要端接的线缆，先以配线架为单位，在机柜内部进行整理、用扎带绑扎、将冗余的线缆盘放在机柜的底部后再进行端接，使机柜内整齐美观、便于管理和使用。
数据配线架有固定式（横、竖结构）和模块化配线架。下面分别给出两种配线架的安装步骤，同类配线架的安装步骤大体相同。
（1） 将配线架固定到机柜合适位置，在配线架背面安装理线环；
（2） 从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑扎带固定好电缆，一般6根电缆作为一组进行绑扎，将电缆穿过理线环拜访只配线架处；
（3） 根据每根电缆连接接口的位置，测量端接电缆影预留的长度，然后使用压线钳、剪刀、斜口钳等工具剪断电缆；
（4） 根据选定的接线标准，将T568A或T568B标签压入模块组插槽内；
（5） 根据标签色标排列顺序，将对应颜色的线对逐一压入槽内，然后使用打线工具固定线对连接，同时将伸出槽位外多余的导线截断，如图1所示。
（2） 从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑扎带固定好电缆，一般6根电缆作为一组进行绑扎，将电缆穿过理线环拜访只配线架处；
（3） 根据每根电缆连接接口的位置，测量端接电缆影预留的长度，然后使用压线钳、剪刀、斜口钳等工具剪断电缆；
（4） 根据选定的接线标准，将T568A或T568B标签压入模块组插槽内；
（5） 根据标签色标排列顺序，将对应颜色的线对逐一压入槽内，然后使用打线工具固定线对连接，同时将伸出槽位外多余的导线截断，如图1所示。

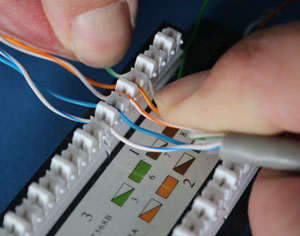

图1 将线对逐次压入槽位并打压固定
（6） 将每组线缆压入槽位内，然后整理并绑扎固定线缆如图2所示，固定式配0线架安装完毕。
图2 整理并绑扎固定线缆
3、模块化配线架的安装步骤：
（1）-（3）步骤同固定式配线架安装过程（1）-（3）；
（4）按照实训9中信息模块的安装步骤端接配线架的个信息模块；
（5）将端接好的信息模块插入到配线架中；
（6）模块式配线架安装完毕。
4、配线架端接实例（4）按照实训9中信息模块的安装步骤端接配线架的个信息模块；
（5）将端接好的信息模块插入到配线架中；
（6）模块式配线架安装完毕。
图3为模块化配线架端接的机柜内部示意图（信息点多）；图4为固定式配线架（模式）端接后机柜内部示意图（信息点少）；图5为固定式配线架（竖式）端接后配线架背部示意图。

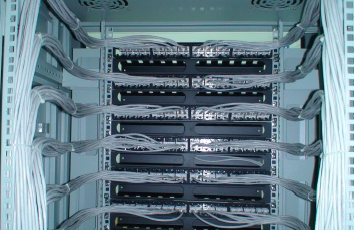

图3模块化配线架端接后机柜内部示意图
图4固定式配线架（模式）端接后机柜内部示意图
图5固定式配线架（竖式）端接后配线架背部示意图
5、实训材料UTP双绞线，固定式数据配线架，模块式数据配线架。
6、实训工具
综合布线工具箱中的剥线钳、压线钳、110打线工具。
7、实训环境

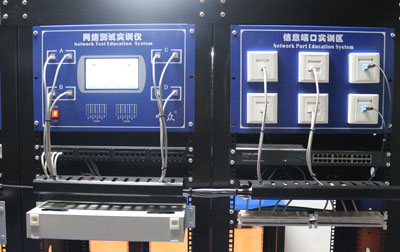

唯众多功能综合布线实训台
