综合布线实训||实训6 认识综合布线系统结构
实训：认识综合布线系统结构
1、实训目的
（1）熟悉综合布线系统结构；
（2）熟悉主干路由和水平路由的走向和所用材料；
（3）熟悉主干链路线缆和水平链路线缆材料；
（4）熟悉设备问设首要求；
（5）熟悉配线间设置要求；
2、实训环境（2）熟悉主干路由和水平路由的走向和所用材料；
（3）熟悉主干链路线缆和水平链路线缆材料；
（4）熟悉设备问设首要求；
（5）熟悉配线间设置要求；
中心设备间与通信链路装置，管槽系统安装规范展示装置，多功能综合布线实训台。
计算机网络已经普遍存在人们的工作生活中，许多学校、居民小区、企事业单位都建设有计算机网络系统，在计算机网络系统中布线系统是基础系统，它承担网络系统中信息连接。本任务是在指导老师或网络管理员的指导下，实地考察企事业单位综合布线系统。
进行考察，首先要掌把握考察内容，网络综合布线系统考察内容如表1-1。
表1-1 网络综合布线系统考察项目
| 编号 | 考察项目 | 考察内容 |
| 1 | 基本情况 | 建筑物位置、面积、层数、功能用途、建筑物的结构 |
| 2 | 工作区子系统 | 工作区位置、面积、信息插座的配置数量、类型、安装位置跳线长度 |
| 3 | 水平子系统 | 线路路由及布线方式、线缆、线槽类型、规格、数量 |
| 4 | 管理间子系统 | 管理间位置、面积和设备配置 |
| 5 | 垂直子系统 | 线槽、线缆的类型、规格和数量、线槽敷设方式 |
| 6 | 设备间子系统 | 设备间位置、环境，使用的设备名称、规格，设备的连接情况 |
| 7 | 建筑群子系统 进线间子系统 |
线缆类型、规格和数量、线缆敷设方式 |
这里以武汉唯众企业园区网络综合布线系统为实例，重点对武汉唯众企业园区网络综合布线系统的工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、进线间子系统进行详细考察介绍。读者应根据所能接触到的实际网络综合布线系统，在指导教师或熟悉本网络的网络管理员的指导下按照任务实施进行考察学习。
任务实施
一、网络综合布线系统基本情况考察
网络综合布线系统基本情况可以通过网络综合布线系统基本情况介绍会、或者通过查看网络综合布线系统结构图，并进行实地考察、在熟悉本网络综合布线系统人员的介绍下进行考察、记录。考察主要内容有：①网络综合布线基本情况，包括网络建设基本情况、发展历史等；
②建筑物平面结构，包括建筑物的位置、分布、建筑物之间的网络连接方式、外网进线位置、方式等；
③建筑物基本情况，包括建筑物的面积、层数、结构、功能用途、信息点的布置、数量等。
1.网络综合布线基本情况②建筑物平面结构，包括建筑物的位置、分布、建筑物之间的网络连接方式、外网进线位置、方式等；
③建筑物基本情况，包括建筑物的面积、层数、结构、功能用途、信息点的布置、数量等。
唯众企业园区网络系统最早建设于1998年，经过近15年的发展，企业园区网络综合布线系统分别于2006年和2011年进行了改造升级，全园信息点共有4000多个，并预留2000多个信息点，光纤已接入到各栋楼，重点区域光纤已接入室内、桌面。
2.建筑物基本情况
建筑物基本情况考察样表如表1-2。主要包括建筑物的面积、层数、功能用途、信息点的布置、数量等。
表1-2 建筑物情况样表
| 建筑物名称 | 面积 | 层数 | 功能用途 | 管理间位置 | 设备间数量位置 | 信息点数量 |
| 建筑物1 | 可分层说明 | |||||
| 建筑物2 | ||||||
| …… |
建筑物基本情况实例如表1-3。
表1-3 建筑物情况表实例
| 建筑物名称 | 面积 | 层数 | 功能用途 | 管理间数量位置 | 设备间位置 | 信息点数量 |
| 综合楼 | 500m2 | 9 | 1楼：印刷实训室 | 1楼东竖井壁挂机柜 | 机房 中心 |
12 |
| 500m2 | 2楼：办公室 | 2楼东竖井立式机柜 | 32 | |||
| 1500m2 | 3、4、5楼：教室 | 各楼东竖井壁挂机柜 | 42 | |||
| 1500m2 | 6、7、8楼：机房 | 数量：16 位置：各机房 |
800 | |||
| 150m2 | 机房中心 | 机房中心 | 18 | |||
| …… |
二、工作区子系统考察
工作区子系统考察包括： ①作区子系统，包括工作区的概念、结构、范围、工作区子系统环境；
②工作区的位置、大小、信息点安装位置、数量；
③ 工作区材料统计。
1.认识工作区子系统②工作区的位置、大小、信息点安装位置、数量；
③ 工作区材料统计。
工作区子系统是指需要设置终端设备的独立区域，一般一个终端区域划分为一个工作区，在实际工程应用中一个网络插口为一个独立的工作区，也就是一个网络模块对应一个工作区。工作区可支持电话机数据终端、计算机、电视机、打印机、复印机、考勤机网络终端设备。它包括信息插座、信息模块、网卡和连接所需的跳线。典型的工作区子系统，如图1－2所示。

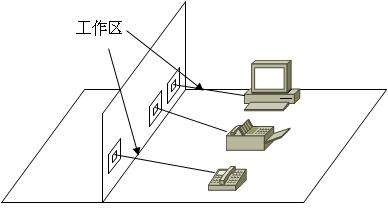

图1－2 工作区子系统
工作区子系统环境实例如图1－3所示。

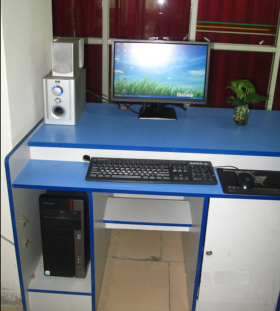

（a） 信息插座与终端连接 （b） 计算机终端(正面)
图1－3工作区子系统环境实例
2.楼层信息点分布、统计这里仅以唯众办公综合楼3、4、5楼楼层信息点分布、统计为实例进行介绍。

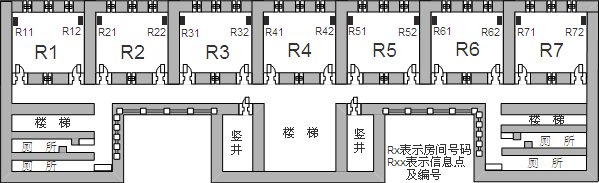

楼层信息点分布平面图实例如图1－4所示。
图1－4 楼层信息点分布平面图实例
楼层信息点统计表如表1-4。
表1-4 楼层信息点统计表实例
| 房号 | R1 | R2 | R3 | R4 | R5 | R6 | R7 | 总计 |
| 3楼 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 14 |
| 4楼 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 14 |
| 5楼 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 14 |
工作区材料统计表如表1-5。
表1-5 工作区材料统计表实例
| 材料名称 | 材料规格 | 数量 | 备注 |
| 底盒 | 明装，86系列塑料 | 42 | |
| 面板 | 单口，86系列塑料 | 42 | |
| 网络模块 | 超五类非屏蔽模块 | 42 | |
| 跳线 | RJ45转RJ45，3m | 42根 | 超五类非屏蔽 |
三、水平子系统考察
水平子系统考察包括：①认识水平子系统，包括水平子系统概念、结构、范围、水平子系统环境；
②线路路由，表明线路的走向；
③水平子系统材料统计，包括线缆、线槽类型、规格、数量。
1.认识水平子系统②线路路由，表明线路的走向；
③水平子系统材料统计，包括线缆、线槽类型、规格、数量。

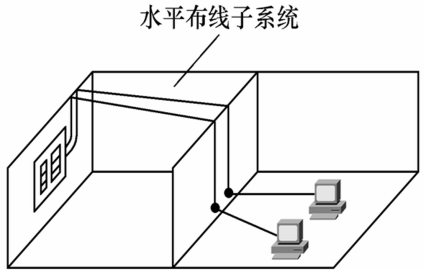

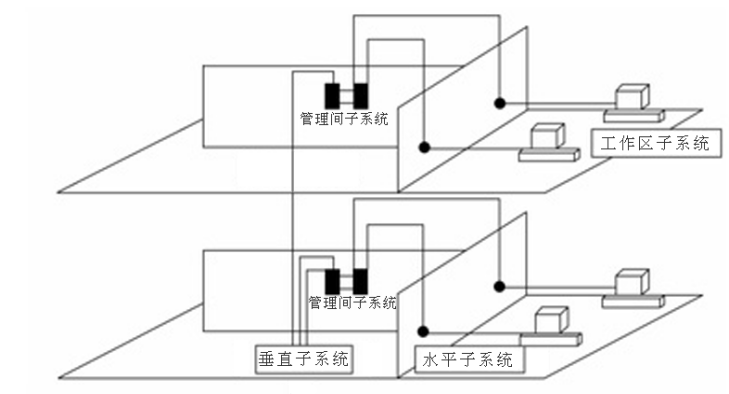

水平子系统是指从信息插座到楼层管理间（FD-TO）的部分，水平子系统的一端连接到工作区的信息插座上，另一端与管理间子系统相连。它包括属于工作区的信息插座及工作区与管理间子系统之间的所有线缆、连接硬件（配线架、跳线架及跳线等）及附件。水平子系统结构，如图1－5所示。
图1－5 水平子系统
水平子系统实例如图1－6所示。

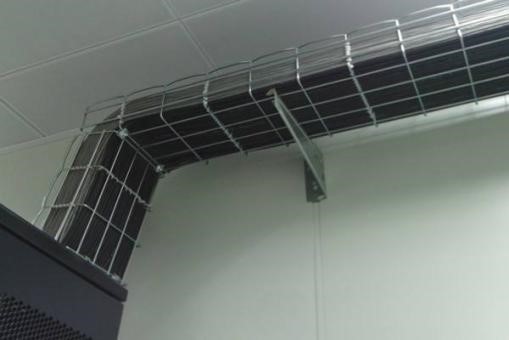

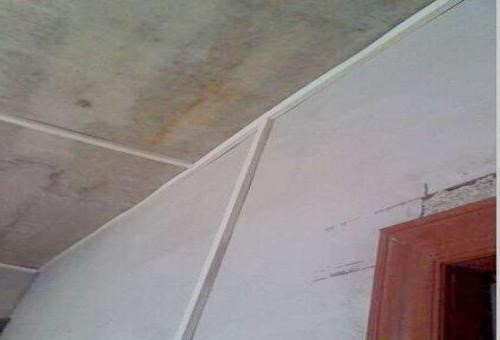

（a） 金属线槽 （b） 塑料线槽
图1－6 水平子系统实例

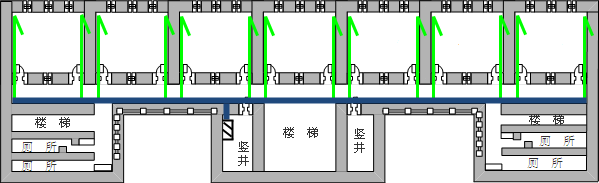

2.线路路由线路路由（楼层水平系统）示意图如图1－7所示。
图1－7 线路路由（楼层水平子系统）示意图实例
图1－7在楼层信息分布平面图的基础上示意出水平线路的走线方向。3.水平子系统材料统计
水平子系统材料统计表实例，见表1-6。
表1-6 材料统计表实例
| 材料名称 | 材料规格 | 数量(一层楼) | 备注 |
| 塑料线槽 | PVC40*10 | 32根 | 2m/根 |
| 金属线槽 | 100＊50 | 30根 | 4m/根 |
| 双绞线 | UTP-CAT5E | 1箱 | 305m/箱 |
四、管理间子系统考察
管理间子系统考察包括：①认识管理间子系统，包括管理间子系统概念、结构、范围、管理间子系统环境；
②设备配置，包括设备名称、类型、规格、数量等；
③标识管理，包括信息点标识、端接端标识。
②设备配置，包括设备名称、类型、规格、数量等；
③标识管理，包括信息点标识、端接端标识。
1.认识管理间子系统
管理间子系统是每楼层的配线间，管理间子系统由数据、光缆终端盒、接入层交换机、光铜转换模块、语音配线架、网络布线配线系统和其他有关的通信设备等组成；主要功能是将垂直子系统与各楼层的水平子系统相互连接，包括工作区信息插座、配线端接的标识管理。管理间子系统与垂直子系统、水平子系统的连接，如图1－8所示。
图1－8 工作区子系统
管理间子系统实例如图1－9所示。

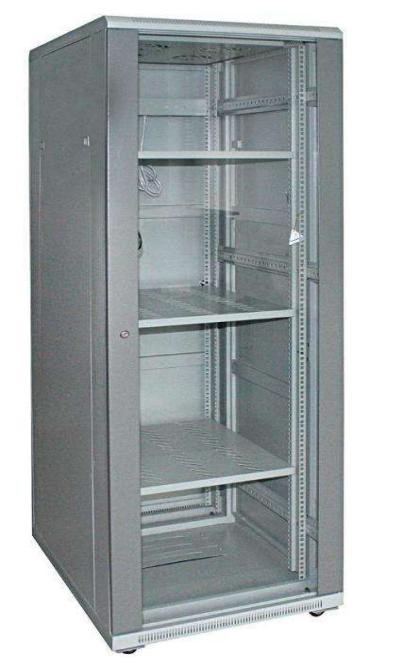

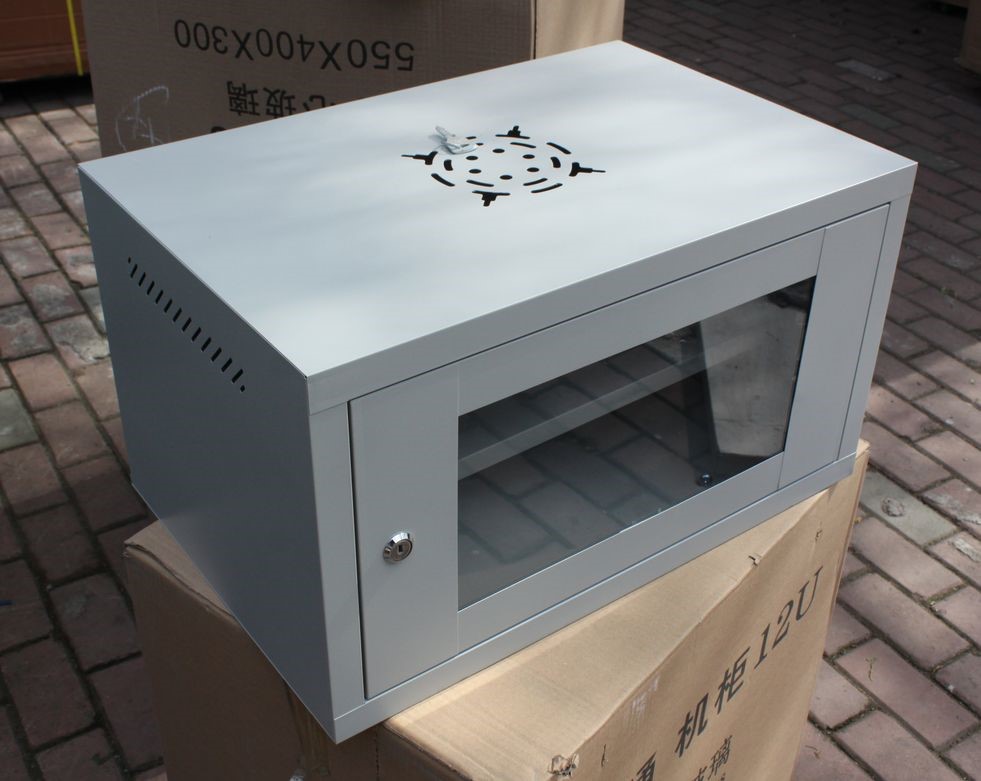

（a） 壁挂机柜 （b） 立式机柜

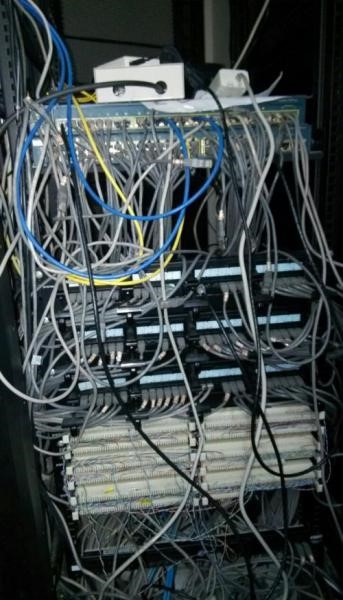

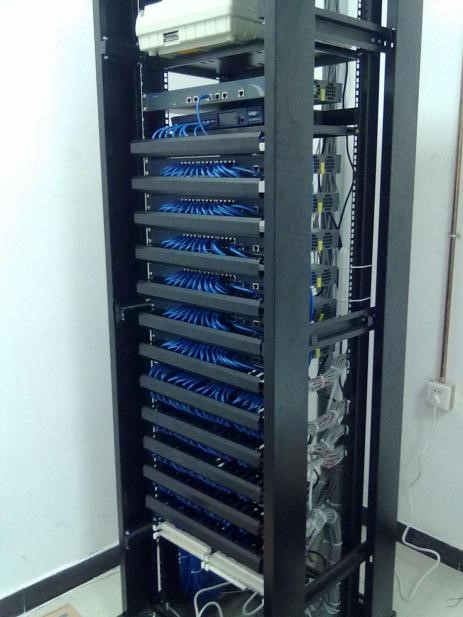

（c）机柜内部连接实例（规范）（d）机柜内部连接实例（不规范）
图1－9 管理间子系统实例
2.设备配置管理间常用设备包括：机柜、接入层交换机、语音配线架、网络配线架、光缆终端盒、接入层交换机、光铜转换模块、理线架等。设备配置（管理间子系统）实例如表1-7。
表1-7 楼层管理间设备清单实例
| 设备名称 | 规格 | 数量 | 备注 |
| 机柜 | 12U，600＊600 | 1 | 位置：4楼，壁挂 |
| 交换机 | 二层交换机 | 1 | |
| 光收发一体模块 | SFP、单模、1310、LC接口 | 1 | |
| 光缆终端盒 | 19英寸，机架式、12口 | 1 | |
| 网络配线架 | 19英寸，机架式、12口 | 1 | |
| 理线架 | 19英寸，机架式、12口 | 1 |
标识管理实例如图1－10所示。
图1－10 标识管理实例
五、垂直子系统考察
垂直子系统考察包括：①认识垂直子系统，包括垂直子系统概念、结构、范围及环境；
②垂直子系统材料统计，包括线缆、线槽类型、规格、数量等。
1.认识垂直子系统②垂直子系统材料统计，包括线缆、线槽类型、规格、数量等。
垂直子系统是指从管理间子系统到设备间子系统的连接，一般使用6类双绞线、大对数电缆或光纤，两端分别连接在管理间（楼层配线间）子系统和设备间（楼栋配线间）子系统的配线架上。它包括管理间子系统和设备间子系统之间的所有线缆、连接硬件（配线架、跳线架及跳线等）及附件。垂直子系统如图1－11所示。

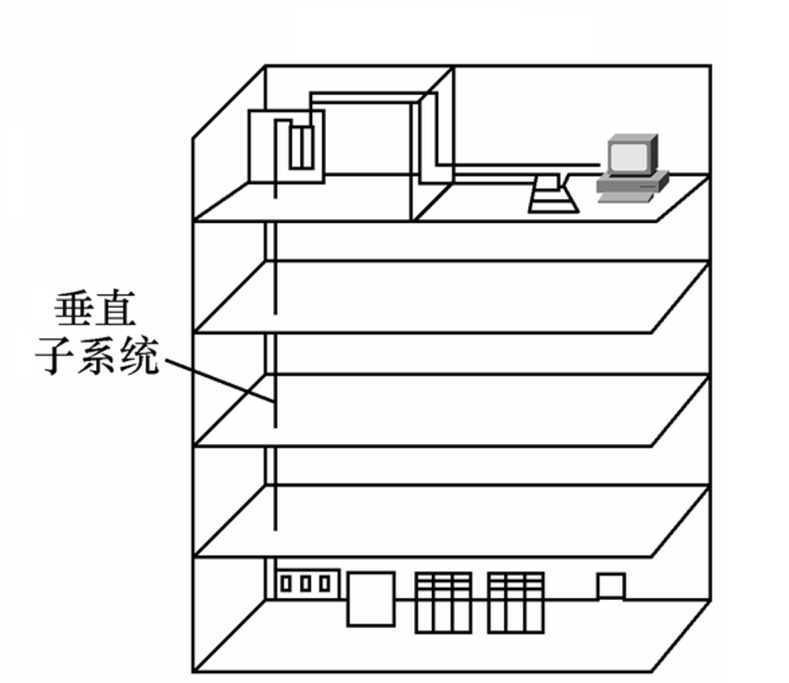

图1－11 垂直子系统
垂直子系统实例如图1－12所示。

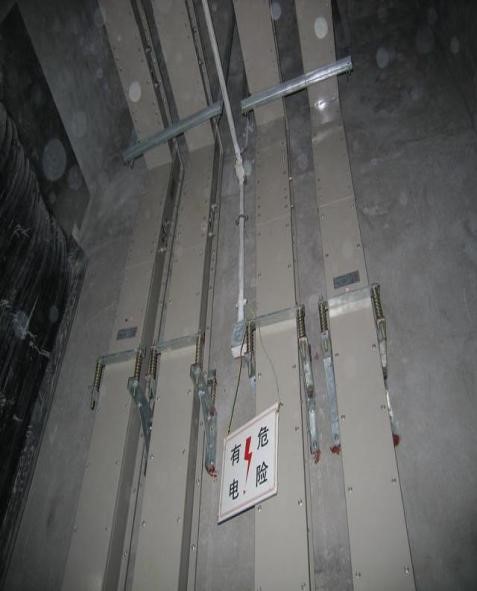

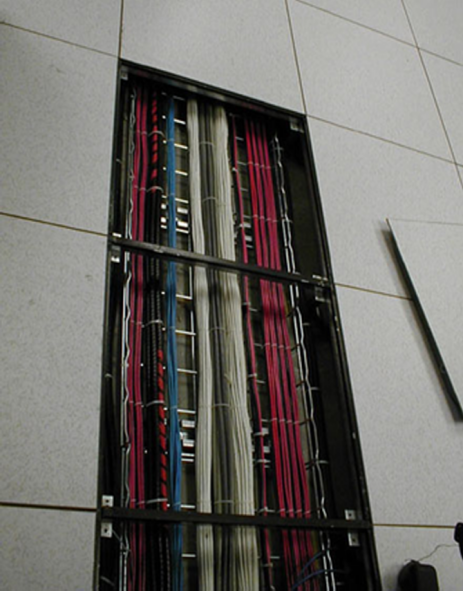

（a）金属槽敷设 （b）地板架空敷设
图1－12 垂直子系统实例
2.垂直子系统材料统计垂直子系统材料统计如表1-8。
表1-8材料统计表实例
| 材料名称 | 材料规格 | 数量 | 备注 |
| 塑料线槽 | PVC 40＊20 | 10米 | |
| 金属线槽 | 100＊50 | 100米 | |
| 大对数电缆 | 5类25对 | 200米 | |
| 光缆 | 室内 单模 8芯 | 200米 |
六、设备间子系统考察
设备间子系统考察包括：①认识设备间子系统，包括设备间子系统概念、结构、范围、设备间子系统环境；
②设备配置，包括设备名称、类型、规格、数量等；
1.认识设备间子系统②设备配置，包括设备名称、类型、规格、数量等；

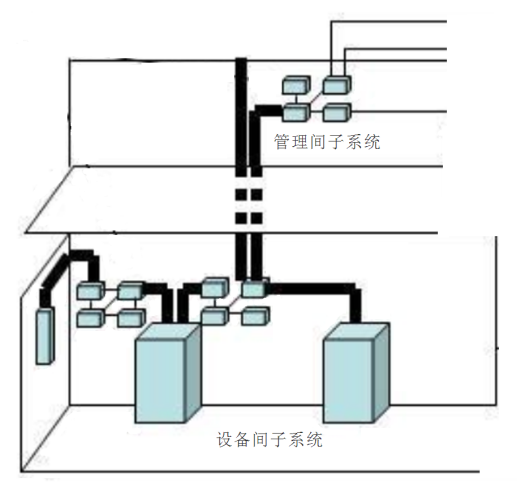

设备间子系统是在每栋建筑物适当地点进行网络管理和信息交换的场地，通常由电缆、连接器和相关支撑硬件组成，通过缆线把各种公用系统设备互连起来。设备间子系统的主要设备有计算机网络设备、服务器、防火墙、路由器、交换机、楼宇自控设备主机等。实际应用中设备间子系统一般称为网络中心或机房，其位置和大小应该根据系统分布、规划以及设备的数量来具体确定。设备间子系统示意如图1－13所示。

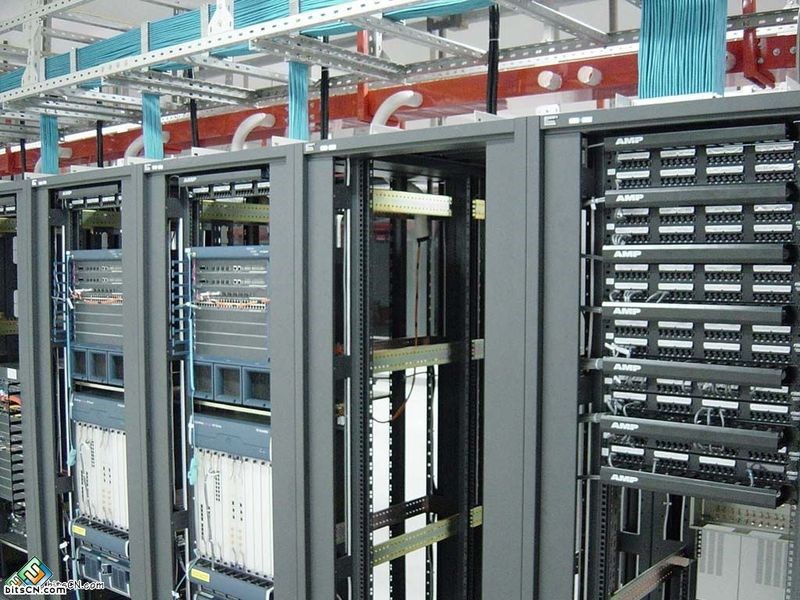

设备间子系统实例如图1－14所示。
图1－13设备间子系统示意图 图1－14设备间子系统实例环境
2.设备配置设备间设备配置实例如表表1-8。
表1.8 设备间设备表实例
| 设备名称 | 规格 | 数量 | 备注 |
| 机柜 | 42U，600mm*600mm*400mm | 4 | 位置：4楼，壁挂 |
| 光收发一体模块 | 1310、单模、SFP、LC 光接口 | 1 | |
| 路由器 | 4个GE口、2个串口 | 2 | |
| 防火墙 | 4个GE口、带VPN | 1 | |
| 交换机 | 24个GE口、4个光口 | 3 | |
| 光收发一体模块 | 1 | ||
| 光缆终端盒 | SC接口；8口 | 3 |
七、建筑群子系统和进线间子系统考察
建筑群子系统和进线间子系统考察包括：①认识建筑群子系统和进线间子系统；
②建筑群子系统和进线间子系统实地考察，包括建筑群间线缆敷设方式、使用线缆类型、进线间位置、环境等。
1.认识建筑群子系统和进线间子系统②建筑群子系统和进线间子系统实地考察，包括建筑群间线缆敷设方式、使用线缆类型、进线间位置、环境等。
建筑群子系统也称为楼宇子系统，主要实现楼与楼之间的通信连接，一般采用光缆并配置相应设备，它包括楼宇之间通信所需的硬件，包括缆线、端接设备和电气保护装置。
进线间是建筑物外部通信和信息管线的入口部位，并作为入口设施和建筑群配线设备的安装场地。满足多家运营商业务需要。

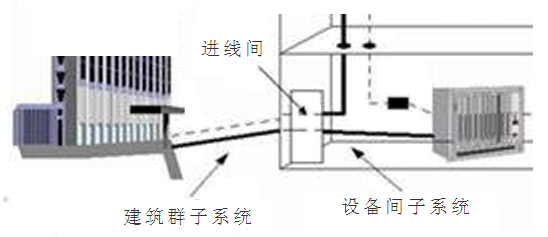

建筑群子系统和进线间子系统示意如图1－15所示。
图1－15 建筑群子系统和进线间子系统示意图
2.建筑群子系统和进线间子系统实地考察建筑群间线缆一般使用数据电缆或光缆，敷设方式常用架空敷设、地下管道或地沟敷设。实例建筑群子系统建筑群间使用光缆连接，线缆敷设方式使用地下管道敷设。
一般一个建筑物设置1个进线间，同时提供给多家电信运营商和业务提供商使用。在不具备设置单独进线间或入楼电、光缆数量及入口设施较少的建筑物也可以在入口处采用挖地沟或使用较小的空间完成缆线的成端与盘长。进线间应满足缆线的敷设路由、成端位置及数量、光缆的盘长空间和缆线的弯曲半径、充气维护设备、配线设备安装所需要的场地空间和面积。实例无单独进线间，缆线的成端与盘长布置于设备间。
