一、机柜的功能与常规指标

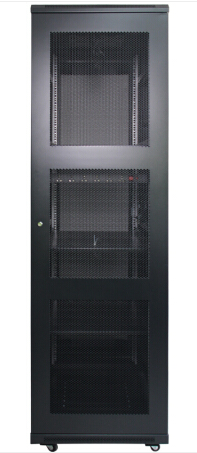

       机柜通常用于配线架、网络设备、通信器材和电子设备的叠放等领域。机柜通常采用全封闭或半封闭结构，具有增强电磁屏蔽、削弱设备工作噪声、减少设备地面面积占用的优点。一些高档机柜还具备空气过滤功能，可提高精密设备工作环境质量。很多机柜的面板宽度都采用19in,所以19in 机柜是最常见的一种标准机柜， 如图所示。
       标准机柜的结构比较简单，主要包括基本框架、内部支撑系统、布线系统、通风系统等。19in标准机柜外形有宽度、高度和深度3个常规指标。
       (1)机柜的物理宽度通常为600mm和800mm两种。
       (2)机柜的深度一般为600~1000mm, 根据机柜内设备的尺寸而定。常见的成品机柜深度为800mm和1000mm,前者用于安装机架式网络设备，后者用于安装机架式服务器。
       (3)机柜高度-般为 700~2400mm,根据机柜内设备的数量和规格而定，也可以定制特殊高度。常见的成品高度为1600mm和2000mm,机柜内设备安装所占用高度用-一个特殊的单位u表示，1u=44.45mm.使用19in标准机柜的设备面板- -般都是按nu型号的规格制造，对于一些 非标准设备， 大多可以通过附加适配挡板装入19in机箱并固定。常见的机柜规格有20u、30u、35u 和40u等。

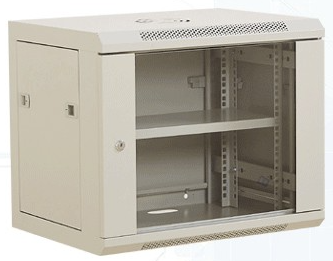

       如果信息点数量较少，也可采用壁挂式机柜直接固定在墙壁上，从而减少对地面空间的占用，如图所示，非常适用于房间窄小或房租昂贵的环境。


二、机架的适用场景

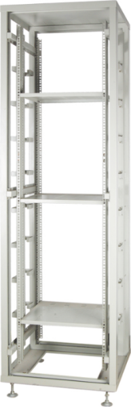

       机架仅被用于综合布线，安装配线架和理线器，实现对电缆和光缆布线系统的管理。机架的宽度通常也是标准的19in，但是深度却大大降低，减少了占地面积，并节省了费用，如图所示。
       与机柜相比， 机架一般为 敞开式 结构，不像机柜采用全封闭或半封闭结构，所以在空气洁净程度比较差的环境中，设备表面更容易集聚灰尘。因此，机架不适用安装价格昂贵的网络设备。
