一、双绞线跳线

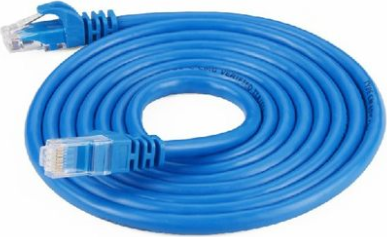

通常使用的双绞线跳线为RJ-45跳线，即跳线两端均为统一的标准RJ-45接口。根据 用途不同，又分为直通跳线和双绞跳线；根据是否屏蔽，双绞线跳线又分为屏蔽跳线和非屏蔽跳线。如图所示分别为超五类非屏蔽双绞线跳线和六类屏蔽双绞线跳线。

提示：为了便于区分和管理不同楼层或VLAN(VLAN是一个在物理网络上根据用途、工作组、应用等来逻辑划分的局域网)的计算机，建议采用不同颜色的跳线。
二、光纤跳线
光纤软跳线主要用于光纤配线架或光纤信息插座到交换机的连接、交换机之间的连接、交换机与计算机之间的连接，以及光纤信息插座到计算机之间的连接，可应用于管理子系统、设备间子系统和工作区子系统。通常情况下，可以根据需要购买成品的光纤跳线或接插软线。下面以一个具体实例来认识光纤跳线。
（1）光纤跳线两端连接器的类型既可以相同，也可以不同，应当根据所连接光纤端口类型适当选择，从实现不同类型光纤接口之间的连接，如图所示为FC-SC光纤跳线和SC-SC光纤跳线。

（2）由于光缆传输大多需要两条光纤，因此为了便于使用，通常将两根光纤跳线做成一对。
