信息插座(Telecommunications Outlet, TO)是终端设备与水平子系统连接的接口设备，同时也是水平布线的终结，为用户提供网络和语音接口。对于UTP电缆而言，通常使用T568A或T568B标准的8针模块化信息插座，型号为RJ-45,采用8芯接线，符合ISDN标准。对光缆来说，规定使用具有SC/ST连接器的信息插座。

本节将从信息插座的分类和组成两个方面展开讲解。

2.4.1信息插座的类型

一般情况，对信息插座的分类以适应环境的不同和连接线缆的不同为出发点。

(1)根据适用环境的不同，信息插座可分为墙上型、桌上型和地上型3种类型。

1)墙上型为内嵌式，适用于与主体建筑同时完成的布线工程，主要安装于墙壁，如图2-56所示。所示。
2)桌上型适用于主体建筑完成后进行的布线工程，既可安装于墙壁，也可固定于桌面，如图2-57

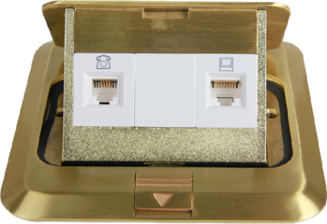

3)地上型也为内嵌式，大多为铜制，具有防水功能，可根据需要随时打开使用，主要适用于地面或架空地板，如图2-58所示。

地上型信息插座

混合型信息插座

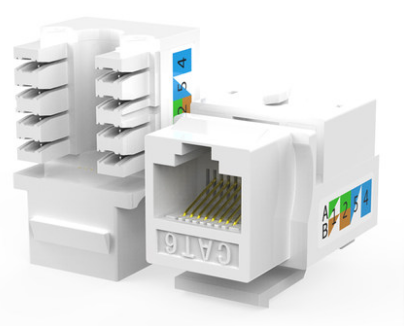

图2-60六类双绞线模块

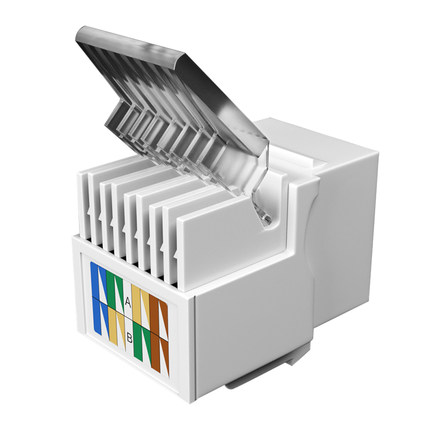

屏蔽双绞线信息模块

图2-64 SC 光纤模块和ST光纤模块

(2)面板。

通常情况下，每个工作区应最少设置两个信息点。对于一些网络用户非常多的工作区，如集中办公地点，应当根据实际需要设置并考虑适当的冗余。面板通常有单口、双口和4口几种，当单位面积的用户数量较多时，应考虑使用接口数量较多的面板，以减少插座的数量。如图2-65所示分别为4口面板和双口面板。

(3)底盒

底盒般分为明装和暗装两种。

明装底盒用于桌上型信息插座的安装，固定于墙体外部:暗装底盒则用于墙上型信息插座的安装，被埋于墙体内部。 如果底盒需要埋入地下，那么还应当根据地面材质的不同，选择相应颜色(不锈钢或黄铜)的金属底盒。
