       视频监控工程中，需要考虑摄像机的供电方式，用什么样的供电方式可以达到最佳监控效果，以及最大程度的节约工程成本呢？首先我们就需要了解一下视频监控工程中摄像机供电的几种方式。

一、集中供电

       集中供电是指将源设备集中安装在电力室和电池室，通信用电能经统一变换分配后向各通信设备供电的方式。

       集中供电方案的优点在于统一控制和管理供电方案，减少工程线缆的使用，美化工程走线路由等。但是请注意，使用集中供电方案时，应确保集中供电设备总容量大于后级各负载业务容量之和。同时，也要考虑前级线缆线径应满足后级所有负载的电流量线径需求。

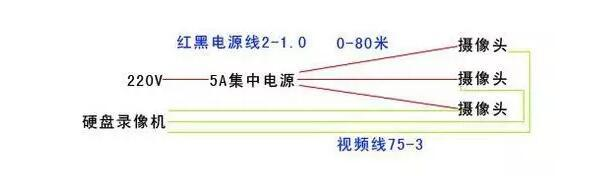

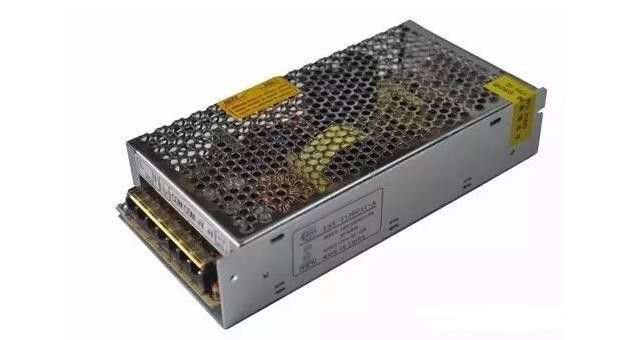

       集中电源供电：在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。

       优点：施工较方便，便于维护，统一控制和管理。

       缺点：直流低压供电传输距离过远电压损耗高，传输过程中抗干扰能力差。

集中监控的作用

       数据中心的管理对象主要包括基础设施与IT基础架构两大部分，其中基础设施包括供配电、UPS、空调、消防、安保、环境监测等机房系统;基础架构包括网络设备、主机设备、存储设备等IT设备。

       集中监控的目标就是要能够通过管理与技术的应用，对基础设施与IT基础架构的运行情况进行监视，实现故障与异常的实时发现与通知;此外还可以通过对监控数据搜集与整理，为容量管理、事件管理、问题管理、符合性管理提供分析的基础，最终实现数据中心高可用性的目标。

二、点对点供电

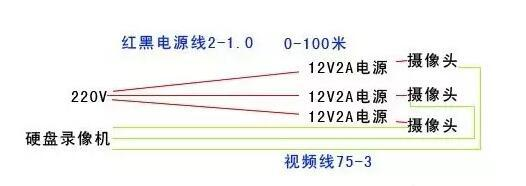

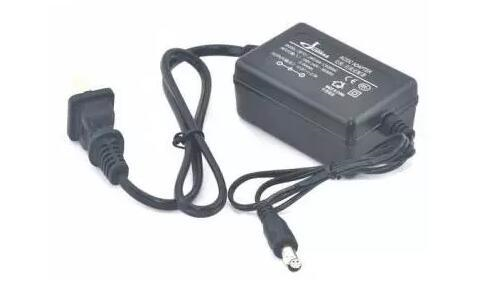

       点对点供电是指从监控室直接引出220V交流电，在摄像机旁边接一个单独DC12V电源，再接在监控摄像头上，安装好支架即可。

       优点：220V交流电在传输过程中电压损耗低，抗干扰能力强。

      缺点：每个点都要安装一个电源，施工较麻烦。

三、PoE供电

       PoE供电指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下为其他设备提供直流供电的技术，该方式主要应用于高清网络数字监控系统。

       优点：降低成本，部署灵活，单端口最大功率可达30W。

      缺点：对网线质量要求较高，传输距离有限。

四 、注意事项

       当采用红外摄像机时，不建议采用集中供电方式。因为当红外开启时电流较大，集中供电方式很难保证所有摄像机的红外效果。

       点对点供电，就近取电，可以节约用线，是很大的节约，但是售后维护、以极维修难;这是肯定的，集中供电有一好处，以后维护放便简单，不容易出问题，但不节越线材的，若是你这单做完就拍拍屁股走人那么你就用点对点供电，是长期的那还是用集中供电的好。

      如果插座多就用分开就近取电，如果不多那就用集中的就可以;如果是在室内，可以用好点的带护套电源线。　　

      当摄像头数量比较多，供电的距离不超过100米时，建议采用PoE供电，不用特别施工，方便快捷，但要注意PoE供电设备的选择。
