       线槽、管道和桥架

       为了保障线缆不因挤压变形而影响其连通性和电气性能，同时为了阻燃、防火等目的，无论是在墙壁内和地板垫层内布线，还是在墙壁上敷设，都必须将线缆置于线槽和管道内。除此之外，复杂空间中还需要架空式布线会用到桥架。

       线槽 的分类与作用

       线槽是布线系统中不可或缺的辅助设备之一， 主要包括金属槽和PVC槽两种，如图2-72所示。将凌乱的线缆置于线槽内，既可以起到美化布线环境的作用，又可以应用于某些特殊场合，起到阻燃、抗冲击、抗老化、防锈等作用。
提示: PVC线槽的品种规格较多，主要从线槽宽度进行区分。金属线槽是由槽底和槽盖组成，一般每根槽长为 2m,槽与槽连接时使用相应尺寸的铁板和螺丝固定(某些新型产品采用了无螺丝接口，避免因拧入螺丝部分损坏造成的损失)。

       管道的分类

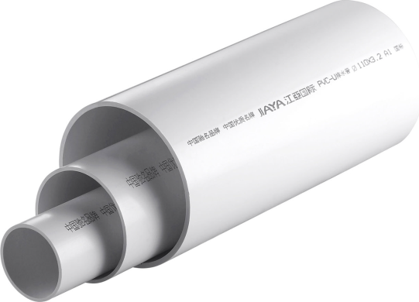

        管道的作用与线糟类似，也是综合布线的重要辅助设备。管道也分为金属管和塑料管两大类。金属管的规格有多种，外径以mm为单位。金属管还有一种是软管 (俗称蛇皮管)，供弯曲的地方使用。塑料管产品分为两大类，即PE阻燃管和PVC阻燃管。如图所示为PvC阻燃管。

       桥架的适用场景

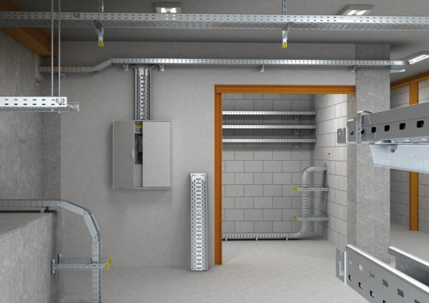

       桥架用于水平和主干的架空式布线，适用于信息点数量较多的布线场合。桥架主要分为两种，即槽式桥架和梯式桥架。其中，槽式桥架为封闭式结构，如图所示。

       整理工具

       除了前面几节讲到的布线材料之外，在网络布线施工的过程中还会用到理线器、扎带和标签等整理工具:这些工具可能不起眼，但是它们会让配线环境更整洁，提升我们的管理效率。

唯众综合实训平台网络综合布线模拟墙助你快速掌握综合布线关键技术

一、产品名称：综合实训平台
二、产品型号和技术规格
1.  产品型号：WZ-TSM-04
2.  外型尺寸：每面墙长2.6M，宽1.2M
3.实训人数：每台设备能够满足多组或全班人同时实训
4.实训课时：24课时
三、产品特点：
1、实训装置为国家专利产品，模块化设计，可任意组合，体积庞大，美观漂亮，适合各种教室安装。
2、实训装置为全钢结构，全部为模块化设计，自由组合，方便扩展和拆卸，无铆钉，不用钻墙打孔即可安装完成，预设各种网络器材安装螺孔和穿墙布线孔，无尘操作，突出工程技术原理实训。
3、能够模拟进行综合布线工程各个子系统的关键技术实训。
4、能够进行万种布线路由设计和实训操作，并且实训一致性好。
5、能够进行各种线槽或桥架的多种方式安装布线实训。
6、能够进行各种线管的明装或暗装方式的安装布线实训。
7、能够保证>10000次的实训。
8、每个角区域模拟三层结构，配套3个机柜，模拟3个配线子系统。
9、可采用十字、E字、T字连接方式布局，教室利用率最高，设备利用率最高，性价比最高，实训方式最多，采光最好，管理方便。
四、产品实训功能：
1、综合布线工程技术设计平台功能。
2、综合布线工程技术实训平台功能。
3、综合布线工程技术展示平台功能。
4、综合布线工程技术测试平台功能。
5、综合布线工程技术考核平台功能。
6、全班同时实训功能。
       满足8-16组，每组3-4人同时实训。
7、综合布线各个子系统实训功能。
       具有同时或交叉进行综合布线系统工程七个子系统实训。
8、模拟万种永久链路实训和测试功能。
9、强大的扩展功能。
       能够扩展为智能化管理系统、电气工程技术等多种实训平台。
