综合布线技术区||什么是信息插座？如何安装信息插座？
信息插座(Telecommunications Outlet, TO)是终端设备与水平子系统连接的接口设备，同时也是水平布线的终结，为用户提供网络和语音接口。对于UTP电缆而言，通常使用T568A或T568B标准的8针模块化信息插座，型号为RJ-45，采用8芯接线，符合ISDN标准。对光缆来说，规定使用具有SC/ST连接器的信息插座。
信息插座的类型
一般情况，对信息插座的分类以适应环境的不同和连接线缆的不同为出发点。(1)根据适用环境的不同，信息插座可分为墙上型、桌上型和地上型3种类型。
1)墙上型为内嵌式，适用于与主体建筑同时完成的布线工程，主要安装于墙壁。
2)桌上型适用于主体建筑完成后进行的布线工程，既可安装于墙壁，也可固定于桌面。
3)地上型也为内嵌式，大多为铜制，具有防水功能，可根据需要随时打开使用，主要适用于地面或架空地板。
2)桌上型适用于主体建筑完成后进行的布线工程，既可安装于墙壁，也可固定于桌面。
3)地上型也为内嵌式，大多为铜制，具有防水功能，可根据需要随时打开使用，主要适用于地面或架空地板。
墙上型信息插座
桌上型信息插座
(2)根据所连接线缆的不同，信息插座又可分为光纤信息插座、双绞线信息插座以及双绞线与光纤混合信息插座。
信息插座的组成
信息插座主要由信息模块、面板和底盒3部分组成。
地上型信息插座
混合型信息插座
(1)信息模块
信息模块所遵循的通信标准，决定着信息插座的适用范围，如超五类模块、六类模块，分别适用于超五类双绞线、六类双绞线。桌上型、墙上型或地上型信息插座的区分，仅在于插座所使用的面板和底盒的不同。如图2-60所示为六类双绞线模块，如图2-61所示为超五类双绞线模块。六类模块与超五类模块在外观上基本没有什么区别，只是分别有不同的标记。其中，六类模块通常标记有CAT6，超五类模块通常标记有CAT 5E。
六类双绞线模块
超五类双绞线模块
同样，为了保证屏蔽布线系统中屏蔽的完整性，双绞线信息模块也拥有屏蔽型号。如图2-62所示为屏蔽双绞线信息模块。
为了实现快速布线，许多厂商还开发了免工具双绞线信息模块，如图2-63所示。无须使用专门的打线工 具即可实现信息模块的端接。

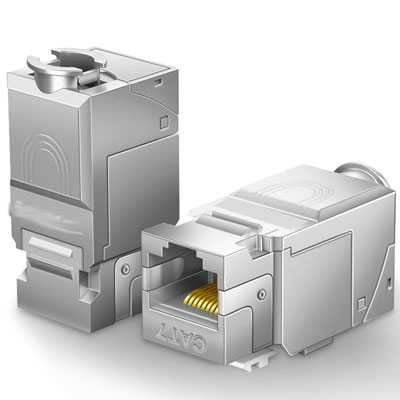

屏蔽双绞线信息模块
免工具双绞线信息模块
光缆布线系统通常采用光纤模块实现水平布线光缆与跳线之间的连接。如图2-64所示分别为sc光纤模块和ST光纤模块。
SC 光纤模块和ST光纤模块
(2)面板。
通常情况下，每个工作区应最少设置两个信息点。对于一些网络用户非常多的工作区，如集中办公地点，应当根据实际需要设置并考虑适当的冗余。面板通常有单口、双口和4口几种，当单位面积的用户数量较多时，应考虑使用接口数量较多的面板，以减少插座的数量。如图所示分别为4口面板和双口面板。
4 口面板和双口面板
(3)底盒
底盒般分为明装和暗装两种。明装底盒(如图2-66所示)用于桌上型信息插座的安装，固定于墙体外部:暗装底盒则用于墙上型信息插座的安装，被埋于墙体内部。如果底盒需要埋入地下，那么还应当根据地面材质的不同，选择相应颜色(不锈钢或黄铜)的金属底盒。

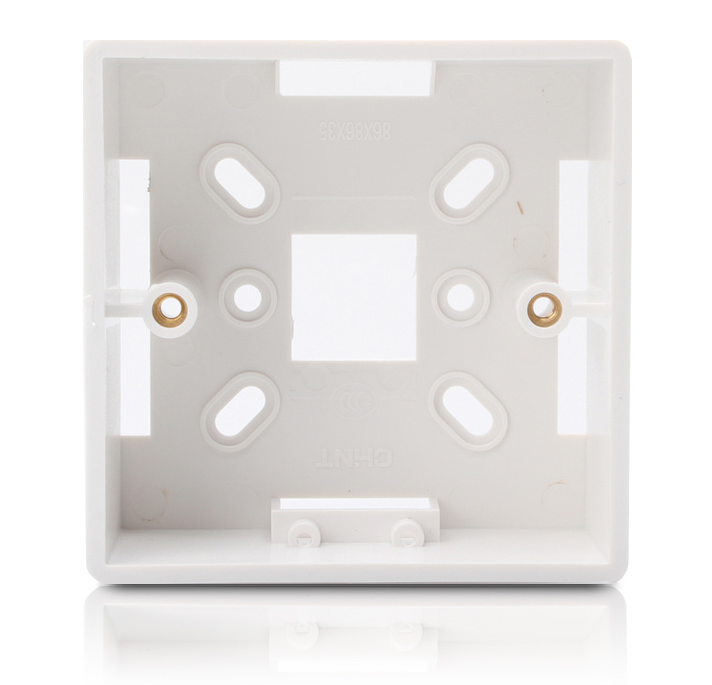

明装底盒
