      任务描述
      通过编程实现温湿度数据的读取,在节点模块的液晶屏幕上进行显示,当用手接触温湿度传感器时,获取值会产生实时变化。
      知识引入
      温湿度传感器在生活中应用广泛,常用于温室大棚的检测,仓库、智能家居中的监控,工厂里机器工作的温湿度监控等。现在大多数市面上的温度传感器可检测的范围大概是-20℃到+200℃。湿度传感器根据工艺和材料略有不同。
      温度传感器是指能感受温度并转换成可用输出信号的传感器。按测量方式可分为接触式和非接触式两大类,按照传感器材料及电子元件特性分为热电阻和热电偶两类。
      常见的湿度传感器有碳膜湿度传感器,金属氧化物陶瓷式湿度传感器,电解质湿度传感器(氯化锂湿敏电阻),高分子湿度传感器(高分子湿敏电阻),高分子湿度传感器(高分子湿敏电容(流行)),红外湿度传感器,微波湿度传感器,超声波湿度传感器等。

  1. 实验电路图
       本项目中引脚接口的功能定义相同,如图4-1所示,后期任务中将不再介绍。
引脚接口与功能定义
图4-1 引脚接口与功能定义
       SHT3X读取的温度误差率较低,精度较准,通过IIC总线直接接入单片机,STC15通过P00和P01与SHT3X进行连接,原理图如下:
温湿度传感器原理图
图4-2 温湿度传感器原理图
       本任务实现需要节点板、slink通信模块、温湿度传感器模块各一个。
  1. 关键代码的分析
       此处给出完整的温湿度传感器数据获取、显示、发送代码,在后期任务实施的代码书写部分可以直接使用,也可以根据实际需求进行举一反三,修改利用。
       源码中与项目三相关的知识这里简单注释,不再展开分析。代码中关键知识点部分以注释形式进行分析,请仔细阅读分析,在任务实施过程中可根据实际情况决定是否书写。
//*文 件 名:    main.c
#include "WZ01_BR13_A_V1.0.h"
#include "DHT11.h"
#include "Uart3.h"
/*-源码分析-----------------
以上三个头文件功能描述如下:
WZ01_BR13_A_V1.0.h:设备厂家单片机定义的头文件;
DHT11.h:读取DHT11温湿度传感器的数据的头文件;
Uart3.h:串口3收发以及端口的映射的头文件。
------------------*/
ulong System1MsCnt = 0;             //系统1ms计数器
ulong SystemSecond = 0;
void Timer0Init()
//*功能描述:    定时器0初始化函数
{
    AUXR |= 0x80;                   //定时器0为1T模式
//  AUXR &= 0x7f;                   //定时器0为12T模式
    TMOD = 0x00;                    //设置定时器为模式0(16位自动重装载)
    TL0 = T1MS;                     //初始化计时值
    TH0 = T1MS >> 8;
    TR0 = 1;                        //定时器0开始计时
    ET0 = 1;                        //使能定时器0中断
    EA = 1;
}
void Timer0_ISR() interrupt 1 using 1
//*功能描述:    定时器0中断服务函数(启动后每1MS进入一次)
{
    static uint counter0=0;
    counter0++;
    System1MsCnt++;
    if(System1MsCnt%1000==0)
    {
//      BUZZER = !BUZZER;//可根据功能自定义代码。
    }
}
void main(void)
//*功能描述:    主函数
{
    uint  i=0;
    uint  value=0;
    uint  temp16=0;
    uchar buff[20]={0};  //定义字符数组存储串口发送字符串
    uint temp = 0;  //定义整型变量存储温度值
    uint humi = 0;  //定义整型变量存储湿度值
    BUZZER_INIT();
    Timer0Init();     //定时器0初始化
    Uart1Init();    //串口1初始化
    Uart3Init();    //串口3初始化
    OledInit(); //节点底板led屏初始化
    OledClear();
    OledDispString(1,1,"   DHT11温湿度  ");
//在OLED液晶显示屏上的第一行第一列的位置显示“DHT11温湿度”文字信息
/*源码分析------------------
以上OledDispString()函数功能如下:
1.OledDispString(uchar page,uchar column,uchar *text):以OLED液晶显示屏上的第page行、column列的位置开始,显示*text文字信息;注意,中文字符为双字节,所以当要显示含有中文字符的信息,应占2行。
如有第一行“当前温湿度”、第二行“温度25,湿度30”两行字符显示,对应代码如下:
OledDispString(1,1,"  当前温湿度  ");
OledDispString(3,1,"温度25,湿度30");
------------------*/
    while(1)
    {
        temp16 = DHT11();                           //获取温湿度
        temp = temp16>>8;
        humi = temp16&0x00FF;
/*源码分析------------------
以上三行代码功能分析如下:
1.temp16 :通过DHT11()函数获取16位温湿度值,高八位存放温度值,低八位存放湿度值,参见第三章DHT11数字湿温度传感器数据格式;
2.temp16>>8:右移八位,只保留高八位,获取温度值;
3.temp16&0x00FF:通过按位与运算,只保留低八位,获取湿度值。
------------------*/
        sprintf(buff,"温度:%d 湿度:%d",temp,humi);
        OledClearHalf(2);
        OledDispString(3,1,buff);
        sprintf(buff,"#var 1 %d\r",temp);
        Send3String(buff);
/*源码分析------------------
以上两行代码功能分析如下:
1.sprintf(buff,"#var 1 %d\r",temp):把temp温度变量值代入前面第二个参数字符串中的“%d”位置,存储到buff字符数组中。例如temp=25;那么buff字符数组中最后存储的是”#var 1 25\r”字符串,是向物联网网关发送信息的数据格式,此字符串格式含义在上位机开发中会详细叙述。
2.Send3String(buff):通过串口3向网关发送buff字符数组中的信息。
------------------*/

        DelayMs(100);  //延时100毫秒
        sprintf(buff,"#var 2 %d\r",humi);
        Send3String(buff);
        DelayMs(1000);
    }
}

任务实现
1. 将无线模块插到节点底板上,注意天线朝左,将DHT11温湿度传感器插到节点底板,有白色丝印的角朝右。如图4-3温湿度节点模块所示。
温湿度节点模块
图4-3 温湿度节点模块
  1. 连接节点模块电源,为节点底板通电,此时led1灯点亮状态。
  2. 在Keil软件打开随书资源中“源代码\项目四\任务1\WZ01_CZ_A_V1.0.uvproj”温湿度工程文件,工程目录如图4-4所示。
                        温湿度工程目录结构
图4-4 温湿度工程目录结构

  1. 在主程序main.c中编辑前面关键代码分析中的源码,完成后保存。
  2. 依据本教材项目二中任务二的操作,进行编译选项的设置。
  3. 点击编译按钮,成功编译后,在工程目录下output文件夹中生成了”温湿度采集实验.hex”可执行文件。
提示:在编译过程中,编译与C语言编译器类似,可以双击错误提示,跳转到错误地方,改正错误。

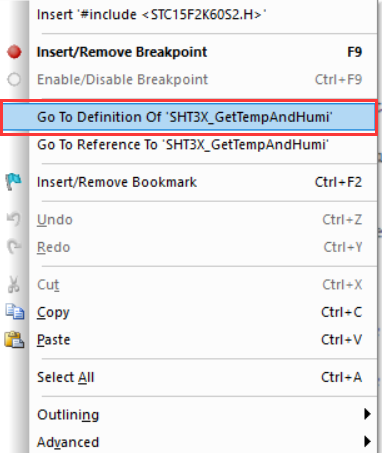

需要对函数或变量的定义进行查看,鼠标移动到所要查看的内容上,单击右键,在弹出的快捷菜单中点击”Go To Definition ‘’ 菜单项转到定义部分进行查看,如图4-4所示。
          Go To Definition
图4-5 Go To Definition

       上述内容在后面项目中不再重复讲述。
  1. 打开STC-ISP软件,将USB-TTL下载器插上电脑(需要安装驱动),依据本教材项目二中任务三中的操作,选择下载器端口号和刚刚生成的HEX文件。
  2. 查看运行结果
       程序下载完毕,OLED 屏幕将显示“温度:27 湿度:69”,如果认为的改变传感器周边的温度或者湿度,OLED上的温湿度数据也将随之改变。
       任务小结
       本任务通过编程实现温湿度数据的读取,让初学者熟悉传感器编程的思路,进一步加强开发环境的使用和配置,本任务中主要知识点为温湿度读取DHT11()函数、节点底板液晶屏幕显示,同时要注意向网关发送数据的格式。
