物联网技术区||STC-ISP软件程序的下载与烧录

发布者:    布时间:2020-09-16 15:40:33    点击量:


      利用STC-ISP软件将任务2中编译生成的HEX文件下载到单片机中,进行功能测试。

  1. STC-ISP软件简介
       STC-ISP是一款功能丰富的单片机烧录软件,也就是单片机的设计制作工具,在电子的设计中,单片机的运用是非常重要的一个环节,单片机起到连接数据端口的功能,将传输数据的命令发送给电脑控制中心,从而实现控制电脑计算机发送的命令,这款软件主要针对超高速STC15系列1T 8051单片机进行烧录与设计,不需外部晶振,不需外部复位,通过STC-ISP自带的烧录工具就能很好的完成所有设计工作,让您在仿真的过程中得到更加方便的操作平台,可以选择单片机的型号、串口号、最低波特率、系统频率等参数设置。
  1. USB-TTL下载器的连接
       USB-TTL下载器是连接电脑和单片机模块的设备,需要在电脑端安装驱动程序。通过STC-ISP软件,可以把电脑上编译好的工程文件下载到单片机中,实现相应的功能,连接方式及对应接脚如图2-23所示,在连接过程中,应注意底板上的标识。
USB-TTL下载器连接方式
图2-23 USB-TTL下载器连接方式


  1. 按照前面介绍的方法将USB-TTL下载器插上电脑(需要安装驱动),另一端接入单片机对应引脚,运行stc-isp-15xx-v6.86C.exe软件。

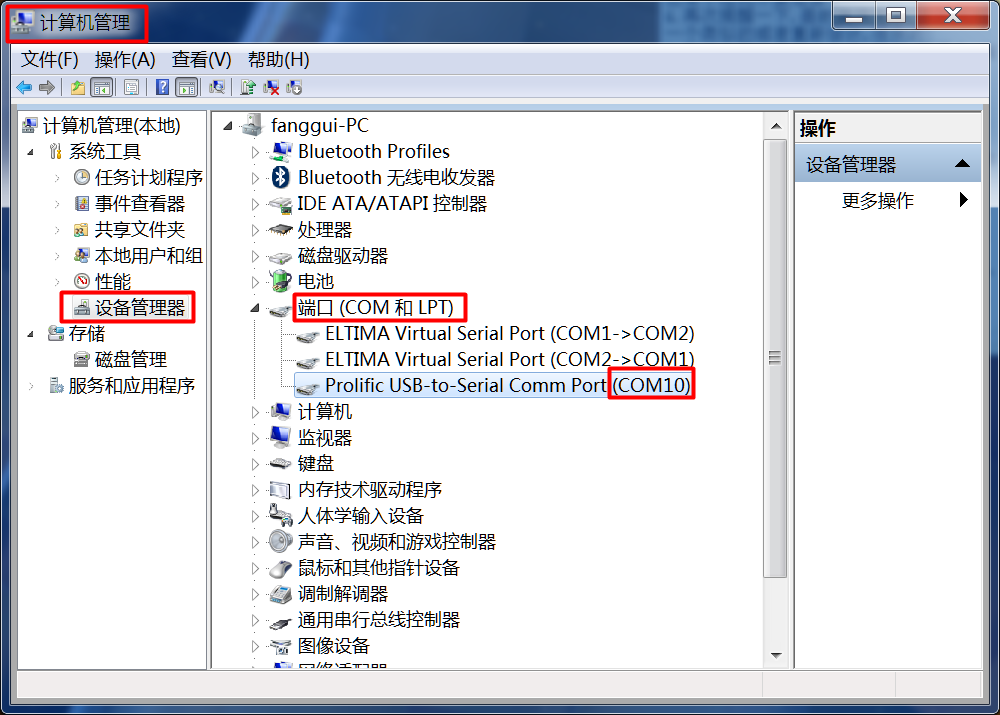

  2. 在STC-ISP软件中第二个下拉框里,选择对应的COM口, COM口号可在“计算机管理->设备管理器->端口”中查看,如图2-24所示。选择COM口
图2-24 选择COM口
  1. 单击“打开工程”按钮,选择新建工程文件目录,将生成的.hex文件选中

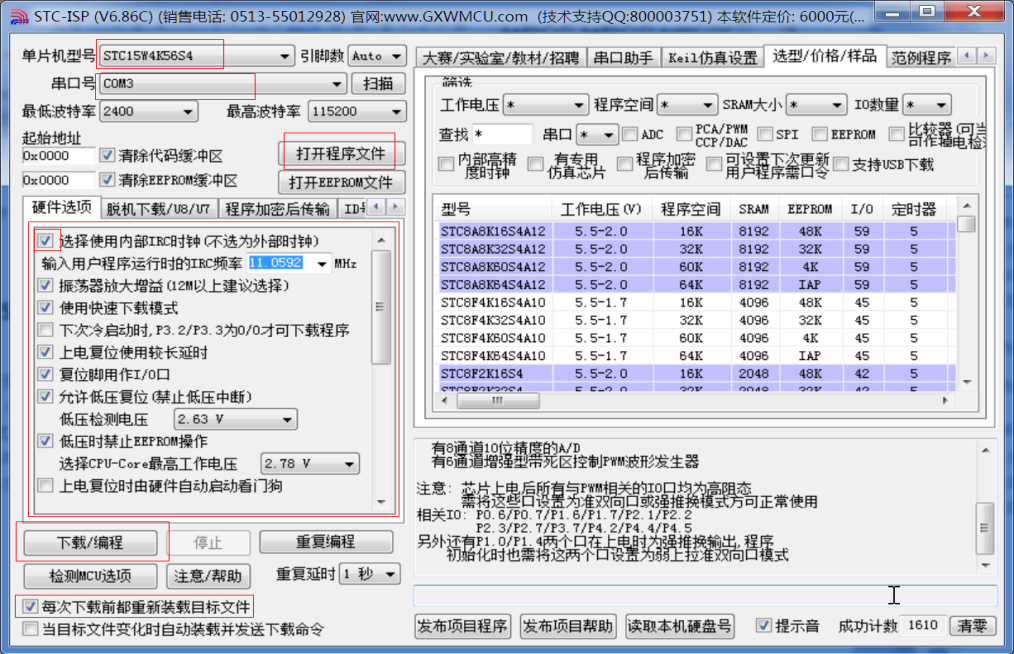

  2. 检查硬件选下卡里的设置,是否与截图中的一致,单击“下载/编程”按钮,如图2-25所示。 检查硬件设置
图2-25 检查硬件设置

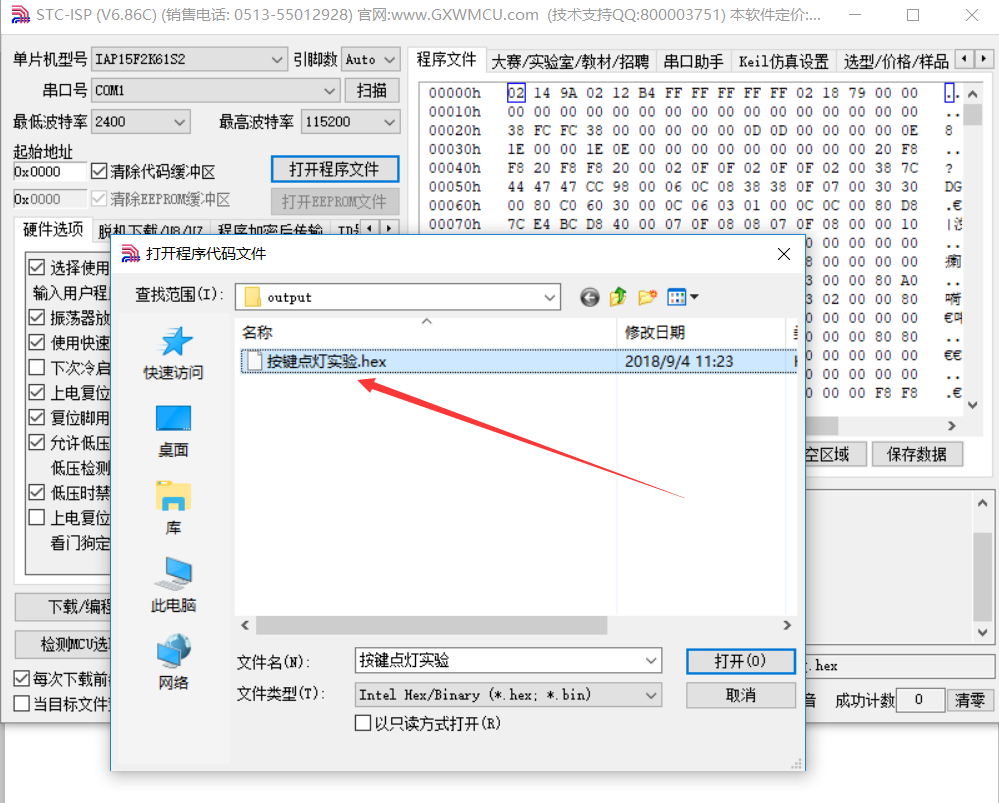

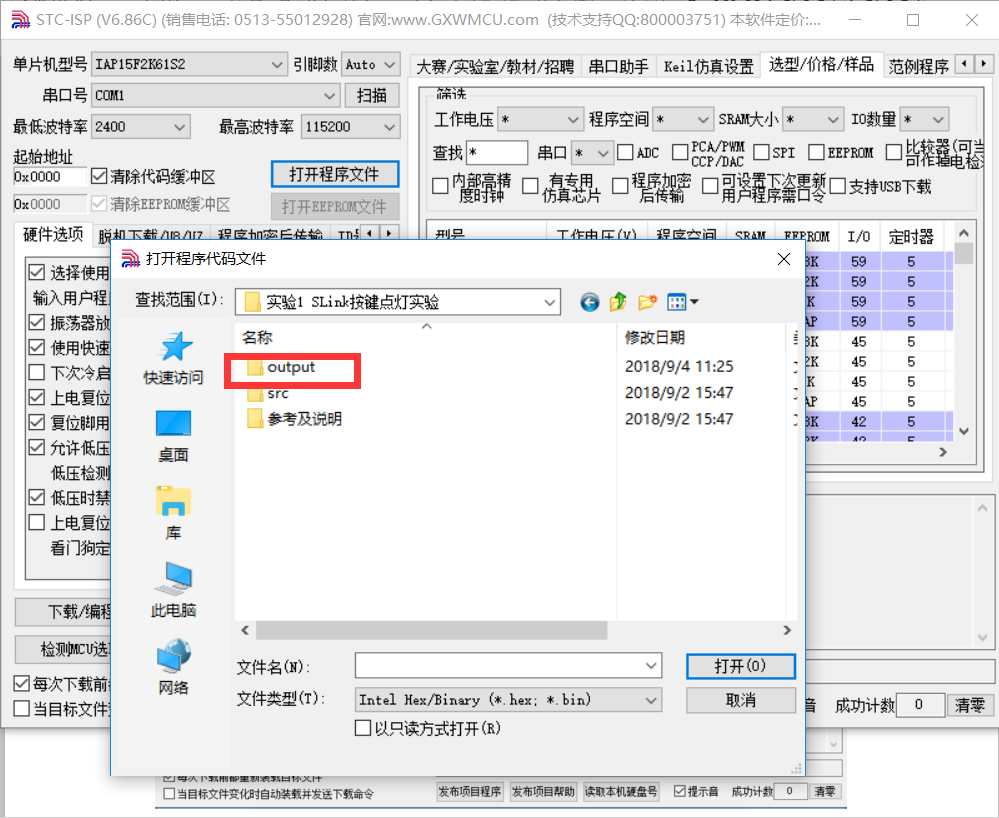

       注:使用普通的USB转TTL模块给STC单片机下载程序,需要给模块断电,然后再上电,用来触发下载。“断电,再上电”的过程称为热启动。市面上也有不需要热启动的下载器,直接点击下载按钮后,模块将自动完成热启动过程。建议大家使用这种模块。在程序界面左侧最上方位置,选择单片机型号为“STC15W4K56S4”,选择正确的串口号,可以从设备管理读取,设置完成后,单击程序界面中左侧“打开程序文件”按钮,在弹出的“打开程序代码文件”对话框中选择任务二中所生成的hex文件,如图2-26所示,单击“打开”按钮完成操作。
打开程序文件界面图
打开程序文件界面图
图2-16  打开程序文件界面图
      单击程序界面中左侧下方“下载/编程”按钮,等待程序界面右下方下方进度条满后,表示下载完成,烧录成功后,会显示“操作成功”提示信息。


注意:主要是通过程序的下载,让用户掌握stc-isp软件的使用方法,学会根据不同芯片来进行选项参数的设置。本任务中采用的USB-TTL下载仿真器需要安装驱动才能使用,请注意教材中的操作描述,使用过程中注意观察模块引脚及仿真器引脚描述,正确连接。
