物联网技术社区||单片机的基本知识
单片机是指在一片集成电路芯片上集成微处理器（CPU）、存储器（ROM和RAM）、I/O接口电路而构成的单芯片微型计算机。
- CPU：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器；
- RAM：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据；
- ROM：用以存放程序、一些原始数据和表格；
- I/O口：四个8位并行I/O口，既可用作输入，也可用作输出；
- T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式。
1980年Intel公司推出了MCS-51系列单片机，集成 8位CPU、4K字节ROM、128字节RAM、4个8位并口、1个全双工串行口、2个16位定时/计数器。寻址范围64K，并有控制功能较强的布尔处理器。80C51是MCS-51系列中的一个典型品种，其它厂商以8051为基核开发出的CMOS工艺单片机产品统称为80C51系列。目前主要的80C51单片机有Intel的80C31、80C51、80C32、80C52、87C52；ATMEL的AT89C51、AT89C52、AT89C2051等；STC的89C51、89C52、90C51、STC15w；Philips的P80C54、P80C58、P87C54；华邦的W78C54、W78C58、W78E54；Siemens：C501-1R、C513A-H等公司的许多产品 。

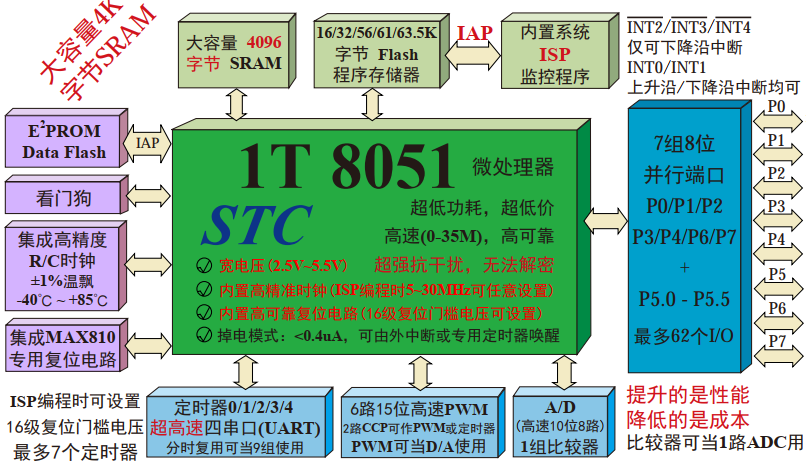

本教材中采用宏晶科技STC15W4K32S4系列单片机中STC15W4K56S4作为主控芯片，如图2-1所示，包含增强型单周期指令51内核，支持多达4路串口，8路定时器计数器，60K Flash，4K RAM，同时支持片内EEPROM、WDT、ADC、PWM等功能。
图2-1 STC15W4K56S4芯片

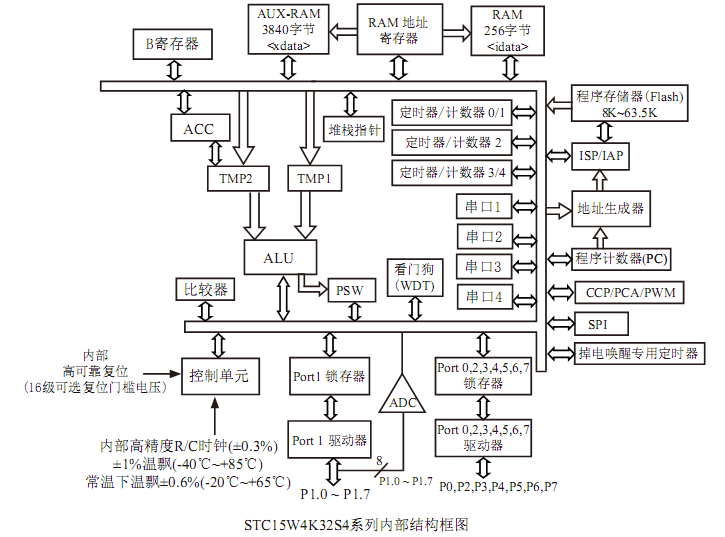

STC15W4K32S4系列单片机内部结构框图如图2-2所示，包含中央处理器（CPU）、程序存储器（Flash）、数据存储器（SRAM）、定时器/计数器、掉电唤醒专用定时器、I/O口、高速A/D转换、比较器、看门狗、UART高速异步串行通信口1/2/3/4、CCP/PWM/PCA、高速同步串行通信端口（SPI），片内高精度R/C时钟及高可靠复位模块。
图2-2 STC15W4K32S4系列内部结构框图
