综合布线技术区||光纤是什么？光纤有哪些分类？

发布者：    布时间：2020-09-16 10:17:53    点击量：

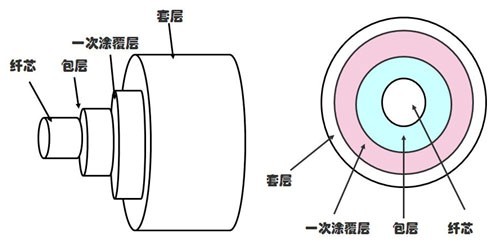

       光纤即光导纤维的简称， 由单根玻璃光纤、紧靠纤芯的包层以及塑料保护涂层组成，如图2-37所示。光纤有两项主要特征:损耗和色散。所谓损耗，是指光纤每单位长度上的衰减，单位为dB/km.光纤损耗的高低直接影响传输距离或中继站间隔距离的远近。光纤色散也称为弥散，是指光纤传输中光信号达到一-定距离后必然产生的信 号失真。在光纤传输距离一定时， 色散越大，带宽就越小。

       由于光纤在传输信息时使用的是光信号而不是电信号，因此传输的信息不会受到电磁干扰的影响。此外，光纤功率损失少、传输衰减小、保密性强，并有极大的传输带宽，因此被广泛应用于综合布线的建筑群主干布线子系统和建筑物主干布线子系统。随着光纤和光纤网络设备价格的不断下降，以及对网络带宽需求的不断增长，光纤也逐渐走进水平布线系统。

       光纤的分类

       根据不同的标准，光纤可作不同的分类。

       1.根据光纤传输点模数分类

       根据光纤传输点模数的不同，光纤分为单模光纤和多模光纤两种。所谓“模”，是指以一定角速度进入光纤的一-束光。

       从光源上来看，单模光纤(Single Mode Fiber, SMF) 采用激光二极管(Injection Laser Diode,LD)作为光源，而多模光纤(Multi-Mode Fiber, MMF) 采用发光二:极管(Light-Emitting Diode,LED)作为光源。

提示:网络布线中应用最多的便是单模光纤和多模光纤。其中，单模光纤多应用于楼宇之间的连接，多模光纤则通常应用于交换机之间以及交换机与服务器之间的连接。

      2.根据芯径分类

      从芯的直径上来看，多模光纤的芯线较粗，直径为15~50pum,粗细与人的头发大致相当。单模光纤的纤芯则相对较细，直径只有4~10nm。常用单模光纤的芯一般为8.3~10um, 包层均为125um;多模光纤的芯一般为 50um、62.5um 和100um,包层分别为125um、 125pum 和140um。

      3.根据工作波长分类

       根据工作波长的不同，可将光纤分为短波长(0.8-0.9um) 光纤、长波长(1.0-1.7um) 光纤和超长波长(>2um)光纤。波长越长，光纤支持的传输距离也就越长。因此，长距离传输时，应当选择长波长或超长波长光纤。

唯众液晶触屏光缆s实训机架助你快速掌握综合布线关键技术

一、产品名称：液晶触屏光缆实训机架Ⅱ
二、产品型号和技术规格
1.  产品型号：WZ-DCFC221
2.  外型尺寸：长530mm，宽585mm，高2000mm
3.  电压/功率：220V
4.  配套设备
开放式机架-1套
7寸液晶触屏光纤测试实训仪1台
7寸液晶触屏网络测试实训仪1台
4组RJ45测试
24口非屏蔽网络配线架1个
数据交换机1个
PDU电源插座1个
5.   实训人数：每台设备能够满足2-4人同时实训
6.  实训课时：22课时
三、产品特点：
1.   本产品为唯众第二代产品，为全国职业院校技能大赛教育部文件和各个省市技能竞赛文件指定产品，国家专利产品。
2.   本产品为全国信息与通信人才培训考试管理办公室全国智能系统工程师职业技能培训考试培训基地《综合布线工程师/高级工师资培训班》现场实训指定产品。
3.   本产品能够通过7寸液晶触摸屏实时精确显示被测光纤衰减值，同时还有图标形像显示被测光纤的通断状态，支持850nm、980 nm、1310 nm、1550 nm共四种光纤波长选择，检测测试光纤跳线衰减和通断，能同时进行4组光纤测试；7寸液晶触摸屏用真实颜色直观显示网络跳线每根芯线的通断状态和错误线序状态；7寸液晶触摸屏显示测试链路、复杂链路通断和故障，包括跨接、反接、短路、开路等各种常见故障。
4.   本产品按照典型工作任务和关键技能实训，专门针对教学与实训着身设计，仿真典型工程任务，落地安装，立式操作，稳定实用。
5.   本产品具有5000次以上实训寿命，实训成本低，运维成本低，安全可靠。
四、产品实训功能：
1.   光纤熔接和光纤配线连接实训
2.各种屏蔽、非屏蔽网络网络跳线制作与测试实训。
        能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能，包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。
3.   各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。
4.   各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
5.   进行25对大对数电缆的端接原理和技能实训。
6.   进行25对大对数电缆永久链路的搭建与测试技能实训。
7. 立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。
